Batería prismática de extremo de placa de acero correa de CCS Kit para 1P8S 1P16S baterías 100Ah 280Ah 314Ah células

Descripción general del producto

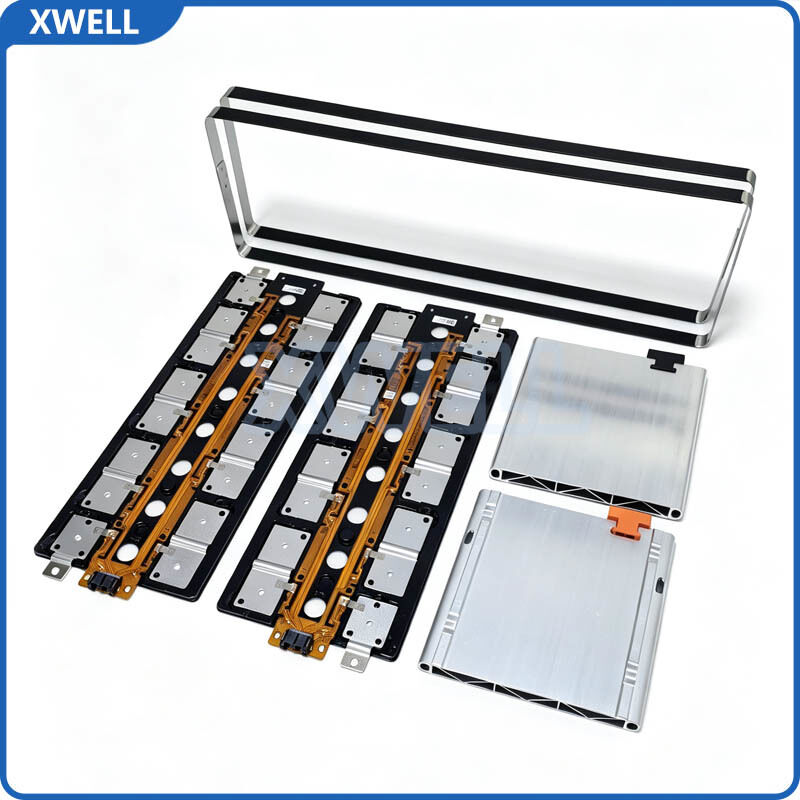

Nuestro kit integral de ensamblaje de paquetes de baterías integra tres componentes críticos — placas de extremo de aluminio, correa de acero, y un módulo CCS (Sistema de contacto de celdas) — en un paquete único y pre-diseñado. Diseñado para configuraciones de celdas prismáticas 1P8S y 1P16S utilizando celdas LiFePO4 de 100Ah, 280Ah y 314Ah, este kit simplifica drásticamente su flujo de trabajo de ensamblaje de paquetes de baterías.

• Preconfigurado para 1P8S y 1P16S: El kit está optimizado de fábrica para las dos topologías de paquetes de celdas prismáticas más comunes. 1P8S (8 celdas en serie) se adapta a sistemas nominales de 24V; 1P16S (16 celdas en serie) se dirige a aplicaciones de almacenamiento de energía nominal de 48V y vehículos eléctricos ligeros. Recuentos de celdas personalizados disponibles bajo pedido.
• Compatibilidad con tres celdas: Diseñado para celdas prismáticas LiFePO4 de 100Ah, 280Ah y 314Ah — las capacidades más adoptadas en la industria. Las dimensiones de la placa de extremo y la geometría de las barras colectoras CCS están optimizadas para cada tamaño de celda para garantizar un ajuste perfecto y una baja resistencia de contacto.
• Módulo CCS de alto rendimiento: Las barras colectoras de cobre estañado o cobre niquelado logran una resistencia de contacto de ≤0.001Ω para una transmisión de corriente eficiente y de baja pérdida. Los materiales de aislamiento ignífugos UL94 V-0 (PA66/PPO/PEEK) brindan una excelente protección contra cortocircuitos y fugas en un rango de operación de -40°C a +85°C.
• Estructura mecánica robusta: Las placas de extremo proporcionan una compresión precisa de las celdas, manteniendo una presión de apilamiento óptima para la vida útil del ciclo. Las correas de acero inoxidable brindan una fuerza de unión uniforme con excelente resistencia a la vibración y a los golpes para aplicaciones móviles y estacionarias.
• Adquisición de señales integrada: El módulo CCS integra tomas de detección de voltaje y puntos de monitoreo de temperatura, lo que permite la conexión directa a su BMS para un monitoreo y protección completos del paquete.

• Solución de kit integral: Placas de extremo, correas de acero y módulo CCS entregados como un solo kit a juego — no es necesario obtener y calificar componentes de múltiples proveedores. Diseñado para funcionar juntos desde el primer momento.
• Prototipado rápido: Se admiten configuraciones personalizadas para recuentos de celdas no estándar o diseños de paquetes. Dibujos de ingeniería revisados y muestras producidas en 7-12 días hábiles.
• Producción escalable: Capacidad de más de 30.000 juegos mensuales con calidad constante de líneas de producción automatizadas y pruebas de continuidad eléctrica al 100% en cada módulo CCS.
• MOQ flexible: Pedido mínimo de 50 juegos para configuraciones estándar, lo que lo hace accesible para proyectos piloto y series de producción pequeñas.
• Soporte global: Se proporciona documentación técnica, archivos CAD 3D y guía de instalación. Soporte de ingeniería dedicado para la optimización del diseño de su paquete de baterías.

• Sistemas de almacenamiento de energía (ESS): Baterías residenciales de 48V montadas en pared, gabinetes de almacenamiento comercial e industrial (C&I)
• Paquetes de baterías para vehículos eléctricos: Vehículos eléctricos de baja velocidad, carretillas elevadoras eléctricas, AGV, carritos de golf
• Energía de respaldo para telecomunicaciones: Módulos de batería de estación base de telecomunicaciones de 48V CC
• Estaciones de energía portátiles: Unidades de almacenamiento de energía portátiles de alta capacidad
