Máquina de la soldadura por puntos para la batería del litio

Brand Name:	XWELL
Model Number:	Se trata de un sistema de control.
MOQ:	1 Uds.
Precio:	USD 11000 - 15000 / pcs
Packaging Details:	Caja de madera
Payment Terms:	T/T, Western Union, carta de crédito

Detail Information

Product Description

Detail Information

Lugar de origen:

Porcelana

Certificación:

Garantía:

1 año

Número de cabeza:

2 piezas

Sistema operativo:

Sistema integrado

Interfaz de usuario:

pantalla táctil

Fuente de energía:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Eficiencia:

3800 piezas/h

Tracción del equipo:

500*350 (mm) alrededor de 760 18650 células

Capacidad de carga máxima:

200-400 piezas (batería de litio 18650 estándar)

Sistema operativo:

sistema integrado + pantalla hombre-máquina

Modo de transmisión:

paso + correa + rieles de guía lineal de precisión importados (servo + tornillo opcional)

Capacidad de la fuente:

100pcs por mes

Product Description

Máquina de soldadura por puntos para paquetes de baterías de litio

Descripción de los productos

Esta máquina de soldadura por puntos de doble cara para paquetes de baterías de litio está equipada con una fuente de alimentación de soldadura de transistor de 10000A, que tiene la función de detectar la resistencia de contacto entre la pieza soldada o la pieza soldada y la aguja de soldadura. Se puede utilizar bien para detectar la resistencia de soldadura antes de la soldadura por puntos, evitando daños en la pieza soldada y la aguja de soldadura durante la soldadura, y logrando una soldadura de alta precisión y alta fiabilidad.

Especificación

Recorrido del eje Y: 500 mm

Recorrido del eje X: 400 mm

Control servo de potencia de soldadura de transistor de 10000A con enfriador.

Los recorridos se pueden personalizar, la máquina está equipada con una computadora.

Fuente de alimentación de entrada: Monofásica CA 380V/50Hz.

Fuente de aire: 0.4-0.6 Mpa.

Modo de conducción: Servomotor paso a paso.

Ventajas del producto

1. El recorrido de soldadura se puede personalizar
2. Adecuado para varios tipos de paquetes de baterías
3. Soldadura de alta velocidad
4. Pantalla táctil de 7 pulgadas, operación más conveniente, visualización más clara
5. El cabezal de soldadura tiene función de enfriamiento por aire o por agua, lo que puede reducir eficazmente la influencia de la temperatura de la aguja de soldadura por puntos en la calidad de la soldadura.
6. Puede almacenar hasta 99 grupos de archivos, el archivo es fácil de llamar,
no requiere un proceso complicado de cambio de línea
7. Función de calibración de una tecla para el desplazamiento total de las juntas de soldadura, que se puede calibrar para el desplazamiento de puntos causado por el cambio del pasador de soldadura u otras razones
8. La máquina de soldadura por puntos eléctrica o neumática es opcional

Especificación del producto

ESPECIFICACIONES PARA MD-ASW Y MD-ADW
	MD-ASW	MD-ADW
Número de cabezales de soldadura	1	2
Recorrido	X: 400 mm; Y: 400 mm	Y: 500 mm; Z: 350 mm
Velocidad de soldadura	0.5s/punto, 2000-2500 piezas/h	0.5s/punto, 3500-4000 piezas/h
Fuente de alimentación del soldador	Soldador por puntos inversor de 5000A
Velocidad máxima del motor	1000 mm/s
Número máximo de baterías	450 piezas (18650)
Sistema operativo	Sistema integrado
Interfaz de usuario	Pantalla táctil
Modo de accionamiento	Motor paso a paso y riel de guía de precisión
Fuente de alimentación	220V/50Hz (máquina); 3 fases, 380V/50Hz (soldador)
Presión de aire	0.3-0.6 MPa
Tamaño de la máquina	900L900W1750Hmm	1100L900W1930Hmm
Peso de la máquina	200 kg	350 kg

Aplicación del producto

MD-ADW se puede utilizar en baterías de herramientas eléctricas, baterías de automóviles de torsión, paquetes de baterías de almacenamiento de energía, baterías de vehículos eléctricos de scooter, etc. En comparación con la soldadura por puntos manual, la eficiencia y la precisión de la soldadura se han mejorado enormemente.

Operación del producto

1. Configuración de los parámetros de soldadura en la pantalla táctil. (El mismo producto solo necesita configurarse una vez)
2. Coloque la fijación con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. El soldador suena para indicar al operador el reemplazo de una nueva fijación (paquete de baterías).

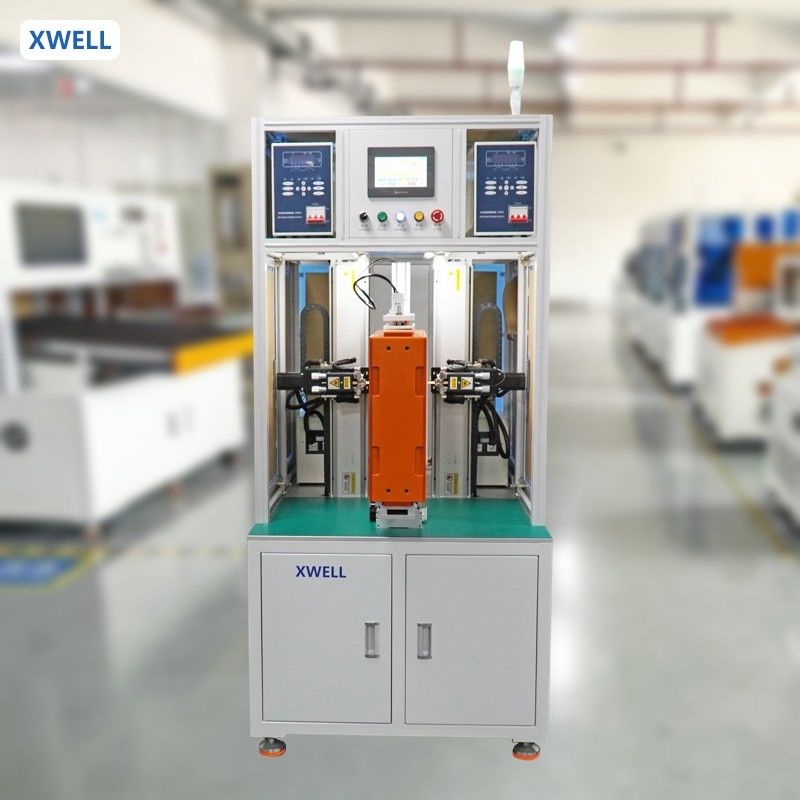

Detalles de la soldadora por puntos de doble cara

Máquina de la soldadura por puntos para la batería del litio 0

Máquina de la soldadura por puntos para la batería del litio 1

Muestras de soldadura de paquetes de baterías cilíndricas

Máquina de la soldadura por puntos para la batería del litio 2

Máquina de la soldadura por puntos para la batería del litio 3

Máquina de la soldadura por puntos para la batería del litio 4
