Máquina de soldadura automática de doble cara para baterías 18650
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | Se trata de un sistema de control. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | USD 11000 - 15000 / pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10-15 días |
| Condiciones de pago: | T/T, Western Union, carta de crédito |
| Capacidad de la fuente: | 100pcs por mes |
|
Información detallada |
|||
| Garantía: | 1 año | Número de cabeza: | 2 piezas |
|---|---|---|---|
| Sistema operativo: | Sistema integrado | Interfaz de usuario: | pantalla táctil |
| Fuente de energía: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Eficiencia: | 3800 piezas/h |
| Tracción del equipo: | 500*350 (mm) alrededor de 760 18650 células | Capacidad de carga máxima: | 200-400 piezas (batería de litio 18650 estándar) |
| Sistema operativo: | sistema integrado + pantalla hombre-máquina | Modo de transmisión: | paso + correa + rieles de guía lineal de precisión importados (servo + tornillo opcional) |
Descripción de producto

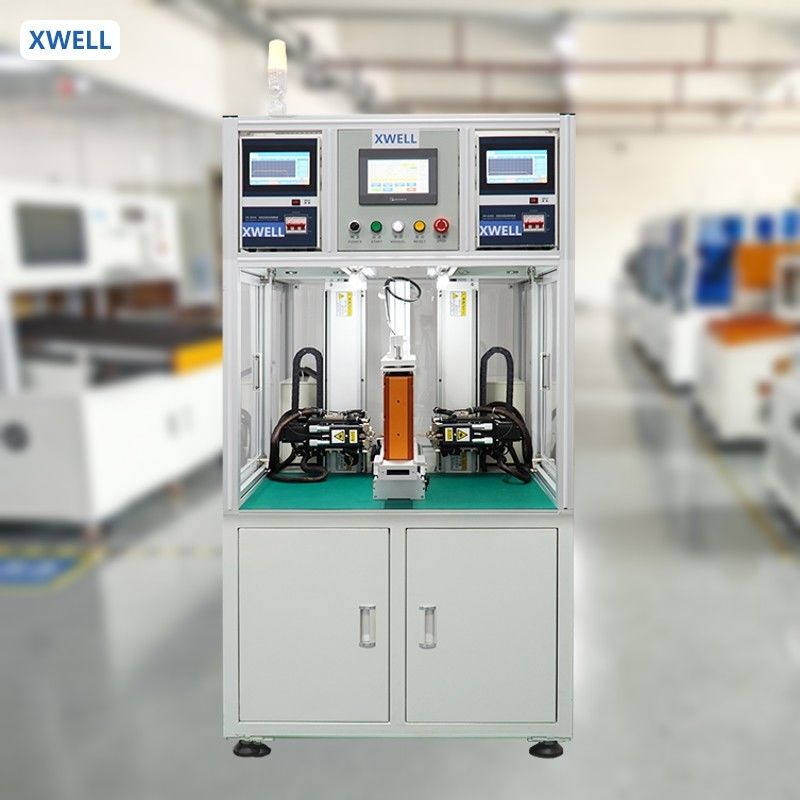

Máquina de soldadura por puntos automática de doble cara para paquetes de baterías 18650
Producto Descripción
Esta máquina de soldadura por puntos de doble cara está equipada con una fuente de alimentación de soldadura de transistores de 10000A, que tiene la función de detectar la resistencia de contacto entre la pieza soldada o la pieza soldada y la aguja de soldadura. Se puede utilizar bien para detectar la resistencia de soldadura antes de la soldadura por puntos, evitando daños a la pieza soldada y a la aguja de soldadura durante la soldadura, y logrando una soldadura de alta precisión y alta fiabilidad.Características1. Soporte de inicio por punto de interrupción y conversión de modo de inicio manual.2. Alta eficiencia de soldadura automática de doble cara.
3. Con sistema de monitoreo de corriente de soldadura, puede monitorear la corriente de soldadura en tiempo real.4. Se utiliza un sistema de disipación de calor por circulación refrigerada por agua en la función de compensación de la aguja de soldadura incorporada para reducir eficazmente la pérdida de agujas de soldadura.
Ventajas del producto
1. La carrera de soldadura se puede personalizar
2. Adecuado para varios tipos de paquetes de baterías
3. Soldadura de alta velocidad
4. Pantalla táctil de 7 pulgadas, operación más conveniente, visualización más clara
5. El cabezal de soldadura tiene función de refrigeración por aire o por agua, lo que puede reducir eficazmente la influencia de la temperatura de la aguja de soldadura por puntos en la calidad de la soldadura.
6. Puede almacenar hasta 99 grupos de archivos, el archivo es fácil de llamar,
no requiere un proceso complicado de cambio de línea
7. Función de calibración con una sola tecla para el desplazamiento total de las juntas de soldadura, que se puede calibrar para el desplazamiento de puntos causado por el cambio del pasador de soldadura u otras razones
8. La máquina de soldadura por puntos eléctrica o neumática es opcional
Especificación del producto
ESPECIFICACIONES PARA MD-ASW Y MD-ADW
MD-ASW
MD-ADW
Número de cabezales de soldadura
|
1
|
|||
| 2 | Recorrido | ||
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
Velocidad de soldadura
|
|
|
0,5 s/punto, 2000-2500 piezas/h
|
0,5 s/punto, 3500-4000 piezas/h
|
Fuente de alimentación de soldadura
|
|
|
Soldador por puntos inversor de 5000A
|
Velocidad máxima del motor
|
1000 mm/s
|
|
|
Número máximo de baterías
|
450 piezas (18650)
|
||
|
Sistema operativo
|
Sistema integrado
|
||
|
Interfaz de usuario
|
Pantalla táctil
|
||
|
Modo de accionamiento
|
Motor paso a paso y riel de guía de precisión
|
||
|
Fuente de alimentación
|
220 V/50 Hz (máquina); 3 fases, 380 V/50 Hz (soldador)
|
||
|
Presión de aire
|
0,3-0,6 MPa
|
||
|
Tamaño de la máquina
|
900L*900W*1750Hmm
|
||
|
1100L*900W*1930Hmm
|
Peso de la máquina
|
||
|
200 kg
|
350 kg
|
Aplicación del producto
|
|
|
MD-ADW se puede utilizar en baterías de herramientas eléctricas, baterías de automóviles de torsión, paquetes de baterías de almacenamiento de energía, baterías de vehículos eléctricos de scooter, etc. En comparación con la soldadura por puntos manual, la eficiencia y la precisión de la soldadura se han mejorado enormemente.
|
Operación del producto
|
1. Configuración de los parámetros de soldadura en la pantalla táctil. (El mismo producto solo necesita configurarse una vez)
|
|
2. Coloque la fijación con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. El soldador suena para indicar al operador el reemplazo de una nueva fijación (paquete de baterías).
Detalles de la soldadora por puntos de doble cara
Muestras de soldadura de paquetes de baterías cilíndricas
