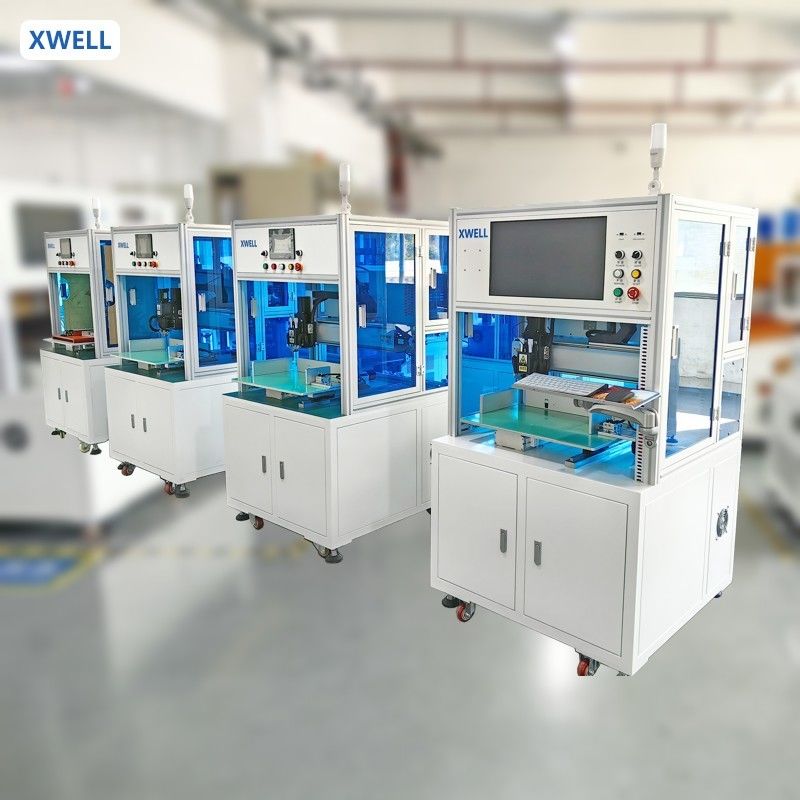

Máquina de soldadura por puntos automática de un solo lado
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | Se trata de un sistema de control. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 Uds. |
|---|---|
| Precio: | USD 11000 - 15000 / pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10-15 días |
| Condiciones de pago: | T/T, Western Union, carta de crédito |
| Capacidad de la fuente: | 100pcs por mes |
|
Información detallada |
|||
| Aplicación: | La máquina de soldadura por puntos puede soldar paquetes de baterías cilíndricas como 18650, 26650, | Max. Welding Thickness: | 0,3 mm |
|---|---|---|---|
| Tipos de baterías: | Célula cilíndrica | Sistema operativo: | Sistema integrado |
| Interfaz de usuario: | pantalla táctil | Fuente de energía: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Eficiencia: | 3800 piezas/h | Tracción del equipo: | 500*350 (mm) alrededor de 760 18650 células |
| Capacidad de carga máxima: | 200-400 piezas (batería de litio 18650 estándar) | Sistema operativo: | sistema integrado + pantalla hombre-máquina |
Descripción de producto
Máquina de soldadura por puntos automática de un solo lado
Descripción del producto:
La máquina de soldadura por puntos automática de un solo lado para paquetes de baterías es un equipo importante para el ensamblaje de paquetes de baterías cilíndricas.
La máquina de soldadura por puntos puede soldar paquetes de baterías cilíndricas como 18650, 26650, 32650 con fijaciones personalizadas, y también puede personalizar varias baterías cilíndricas, baterías cuadradas, baterías de botón, etc.
Características:
- Fuente de alimentación de soldadura por puntos de inversor de 5000A, efecto de soldadura de alta calidad;
- Accionamiento por servomotor, soldadura rápida y estable;
- Proceso de soldadura programable, puede producir cualquier forma de paquete de baterías;
- Monitoreo en tiempo real del efecto de soldadura, advertencia para puntos de soldadura NG;
- Se utiliza para soldadura de paquetes de baterías 18650, 26650.., como soldadura de paquetes de baterías para bicicletas eléctricas, scooters y vehículos eléctricos.
Especificación del producto
|
ESPECIFICACIONES PARA MD-ASW Y MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número de cabezales de soldadura
|
1
|
2
|
|
|
Recorrido
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Velocidad de soldadura
|
0.5s/punto, 2000-2500 piezas/h
|
0.5s/punto, 3500-4000 piezas/h
|
|
|
Fuente de alimentación de soldadura
|
Soldador por puntos inversor de 5000A
|
||
|
Velocidad máxima del motor
|
1000 mm/s
|
||
|
Número máximo de baterías
|
450 piezas (18650)
|
||
|
Sistema operativo
|
Sistema integrado
|
||
|
Interfaz de usuario
|
Pantalla táctil
|
||
|
Modo de accionamiento
|
Motor paso a paso y riel de guía de precisión
|
||
|
Fuente de alimentación
|
220V/50Hz (máquina); 3 fases, 380V/50Hz (soldador)
|
||
|
Presión de aire
|
0.3-0.6 MPa
|
||
|
Tamaño de la máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso de la máquina
|
200 kg
|
350 kg
|
|
Aplicación del producto
MD-ADW se puede utilizar en baterías de herramientas eléctricas, baterías de coches de torsión, paquetes de baterías de almacenamiento de energía, baterías de vehículos eléctricos para scooters, etc. En comparación con la soldadura por puntos manual, la eficiencia y la precisión de la soldadura se han mejorado enormemente.
Operación del producto
1. Configuración de los parámetros de soldadura en la pantalla táctil. (El mismo producto solo necesita configurarse una vez)
2. Coloque la fijación con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. El soldador emite un sonido para indicar al operador que reemplace la nueva fijación (paquete de baterías).
Detalles del soldador por puntos de doble cara
Muestras de soldadura de paquetes de baterías cilíndricas
