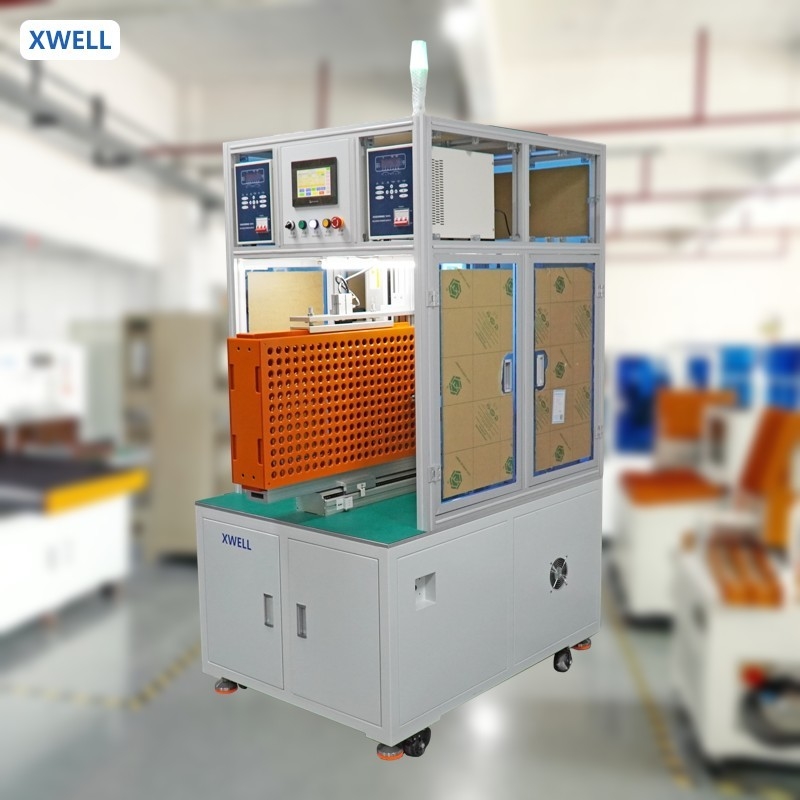

Máquina de soldadura por puntos CNC de doble cara automática para paquetes de baterías

Máquina de soldadura por puntos CNC automática de doble cara para paquetes de baterías

1.1 Potencia: 3 fases CA 380V

1.2 Presión de aire; 0.4-0.6Mpa
1.3 Rango aplicado: Combinación en serie y en paralelo del núcleo de la batería de alimentación 18650 / 26650, combinación multi-paralela y multi-serie, batería de herramienta eléctrica, batería de coche oscilante, paquete de batería de almacenamiento, paquete de batería 26650, paquete de batería 32650, batería de bicicleta eléctrica, etc.
1.4 Carrera máxima: por ejemplo, el núcleo de la batería 18650, carrera máxima: eje X 35 piezas de núcleo * eje Y 20 piezas de núcleo, si necesita una carrera más grande, debe personalizarse.
1.5 Aguja de soldadura adecuada: Diámetro 4 - 4 * 6 aguja de soldadura de cabeza plana importada (soldadura por punto de protuberancia), diámetro 1.5 * 100 mm (soldadura por puntos)
1.6 Ancho de níquel adecuado: Níquel de formación
1.7 Se puede personalizar el tipo de molde de soldadura por puntos frontal y trasero (adecuado para el uso de la línea de producción automática)
1.8 Función de aguja de esmerilado automático personalizable
1.9 Grosor de níquel adecuado: 0.1 mm-0.3 mm
1.10 Eficiencia de producción: aproximadamente 4000 PCS - 5000 PCS por hora
1.11 Máquina de soldadura: modelo 5000A / 8000A, dos juegos
Soldador por puntos estándar: 5000A / 8000A, 2 juegos

• Soldadura por puntos de velocidad rápida (2-10 ms)
• Punto de soldadura a baja temperatura
• Monitoreo de soldadura en tiempo real
• Con señal de finalización de soldadura, ahorra tiempo de soldadura
• Se puede configurar la soldadura de especificación de soldadura por puntos (los positivos y negativos se sueldan con diferentes corrientes)
• Se puede configurar la misma soldadura por puntos positiva de la batería, y la negativa no suelda por puntos
• La corriente es demasiado pequeña o anormal durante la soldadura por puntos, la máquina se alarma y se detiene automáticamente
• 1.12 Efecto de soldadura: buena consistencia de soldadura, juntas de soldadura uniformes y hermosas

1.13 Tres tipos de entrada de datos de soldadura por puntos:
Método de entrada de matriz de puntos

• Método de entrada de matriz
• Método de importación de disco, almacene los datos de soldadura por puntos en el disco U, impórtelos directamente a la máquina, (los datos CAD DXF del disco U se importan a la pantalla táctil mediante una sola pasada, luego se pueden exportar desde la pantalla táctil en lotes al disco U, y luego se importan a otras máquinas para su uso)
• 1.14 Nombre del molde de soldadura: Habilidad de entrada en chino e inglés

1.15 Componente de control: pantalla táctil de 7 pulgadas, programador PLC de alta velocidad de 6 ejes, servomotor de 750 W de 3 ejes, cabezal de soldadura eléctrica de accionamiento de servomotor de 400 W de 2 ejes
1.16 Utiliza una tira de níquel de formación para reducir el desperdicio
1.17 La depuración del equipo es simple, fácil de aprender y fácil de entender, cambie el modelo rápidamente (se pueden llamar 0-199 grupos de datos)
1.18 Potencia del cabezal de soldadura: Servo eléctrico
1.19 Molde de fijación de batería terminada: 1 juego de fijación de madera eléctrica de aislamiento (2 piezas)
1.20 Garantía: un año de garantía limitada y soporte de por vida
1.21 El dispositivo viene con una alarma de falla, borre la falla de acuerdo con el aviso
1.22 Dimensión: L1100 * W900 * H1930MM
1.23 Peso: aproximadamente 350 kg
Ventajas del producto

1. La carrera de soldadura se puede personalizar

2. Adecuado para varios tipos de paquetes de baterías
3. Soldadura de alta velocidad
4. Pantalla táctil de 7 pulgadas, operación más conveniente, visualización más clara
5. El cabezal de soldadura tiene función de enfriamiento por aire o por agua, lo que puede reducir eficazmente la influencia de la temperatura de la aguja de soldadura por puntos en la calidad de la soldadura.
6. Puede almacenar hasta 99 grupos de archivos, el archivo es fácil de llamar,
no requiere un proceso complicado de cambio de línea
7. Función de calibración con una sola tecla para el cambio total de las juntas de soldadura, que se puede calibrar para el cambio de puntos causado por el cambio del pasador de soldadura u otras razones
8. La máquina de soldadura por puntos eléctrica o neumática es opcional
Especificación del producto

ESPECIFICACIONES PARA MD-ASW Y MD-ADW

MD-ADW se puede utilizar en baterías de herramientas eléctricas, baterías de automóviles de torsión, paquete de baterías de almacenamiento de energía, baterías de vehículos eléctricos de scooter, etc. En comparación con la soldadura por puntos manual, la eficiencia y la precisión de la soldadura se han mejorado enormemente.

Operación del producto

1. Configuración de los parámetros de soldadura en la pantalla táctil. (El mismo producto solo necesita configurarse una vez)

2. Coloque la fijación con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. El soldador suena para indicar al operador el reemplazo de una nueva fijación (paquete de baterías).
Detalles del soldador por puntos de doble cara

Muestras de soldadura de paquetes de baterías cilíndricas
