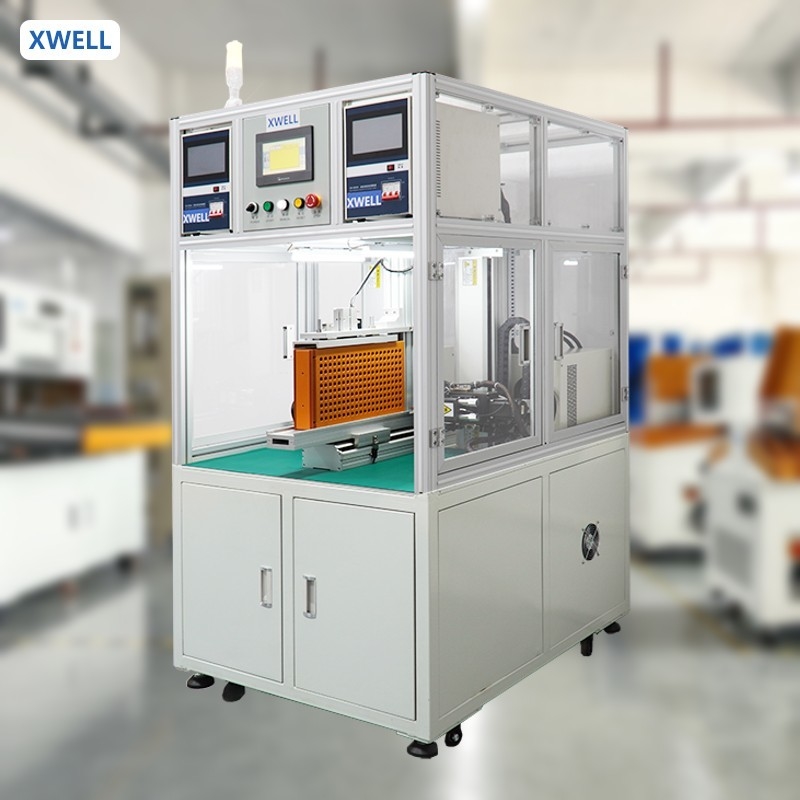

Máquina de soldadura automática de doble cara con cabeza de soldadura rotativa con sistema de control PLC
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | Se trata de un sistema de control. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | USD 11000 - 15000 / pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10-15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100pcs por mes |
|
Información detallada |
|||
| Pago: | L/C, T/T, Western Union, Paypal | Garantía: | 1 año |
|---|---|---|---|
| Puntos de venta clave: | De alta precisión | Interfaz de usuario: | Pantalla táctil |
| Fuente de energía: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Eficiencia: | 3800 piezas/h |
| Tracción del equipo: | 500*350 (mm) alrededor de 760 18650 células | Capacidad de carga máxima: | 200-400 piezas (batería de litio 18650 estándar) |
| Sistema operativo: | sistema integrado + pantalla hombre-máquina | Modo de transmisión: | paso + correa + rieles de guía lineal de precisión importados (servo + tornillo opcional) |
| Resaltar: | máquina automática de soldadura por puntos de doble cara,máquina de batería con cabeza de soldadura giratoria,Saldador de puntos de las baterías de litio de control PLC |
||
Descripción de producto
Máquina de soldadura por puntos rotativa automática de doble cara para paquetes de baterías con sistema de control PLC
Aplicación del producto
La soldadora por puntos automática para paquetes de baterías es una plataforma general de tecnología de procesamiento automático basada en CNC, adecuada para la soldadura por puntos y el ensamblaje de paquetes de baterías en la fábrica. En comparación con la soldadura por puntos manual, la eficiencia y la precisión de la soldadura han mejorado considerablemente. El diseño humanizado hace que la operación y la depuración sean muy fáciles y convenientes. El diseño de componentes integrados hace que la apariencia sea más concisa.
Especificaciones del producto
|
ESPECIFICACIONES PARA MD-ASW Y MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Número de cabezales de soldadura
|
1
|
2
|
|
|
Recorrido
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Velocidad de soldadura
|
0.5s/punto, 2000-2500 piezas/h
|
0.5s/punto, 3500-4000 piezas/h
|
|
|
Fuente de alimentación de la soldadora
|
Soldadora por puntos inversora de 5000A
|
||
|
Velocidad máxima del motor
|
1000 mm/s
|
||
|
Número máximo de baterías
|
450 piezas (18650)
|
||
|
Sistema operativo
|
Sistema integrado
|
||
|
Interfaz de usuario
|
Pantalla táctil
|
||
|
Modo de accionamiento
|
Motor paso a paso y riel de guía de precisión
|
||
|
Fuente de alimentación
|
220V/50Hz (máquina); trifásica, 380V/50Hz (soldadora)
|
||
|
Presión de aire
|
0.3-0.6 MPa
|
||
|
Tamaño de la máquina
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Peso de la máquina
|
200 kg
|
350 kg
|
|
Aplicación del producto
MD-ADW se puede utilizar en baterías de herramientas eléctricas, baterías de coches de torsión, paquetes de baterías de almacenamiento de energía, baterías de vehículos eléctricos de scooter, etc. En comparación con la soldadura por puntos manual, la eficiencia y la precisión de la soldadura han mejorado considerablemente.
Operación del producto
1. Configuración de los parámetros de soldadura en la pantalla táctil. (El mismo producto solo necesita configurarse una vez)
2. Coloque la fijación con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. La soldadora emite un sonido para indicar al operador que reemplace la nueva fijación (paquete de baterías).
Detalles de la soldadora por puntos de doble cara
Muestras de soldadura de paquetes de baterías cilíndricas
