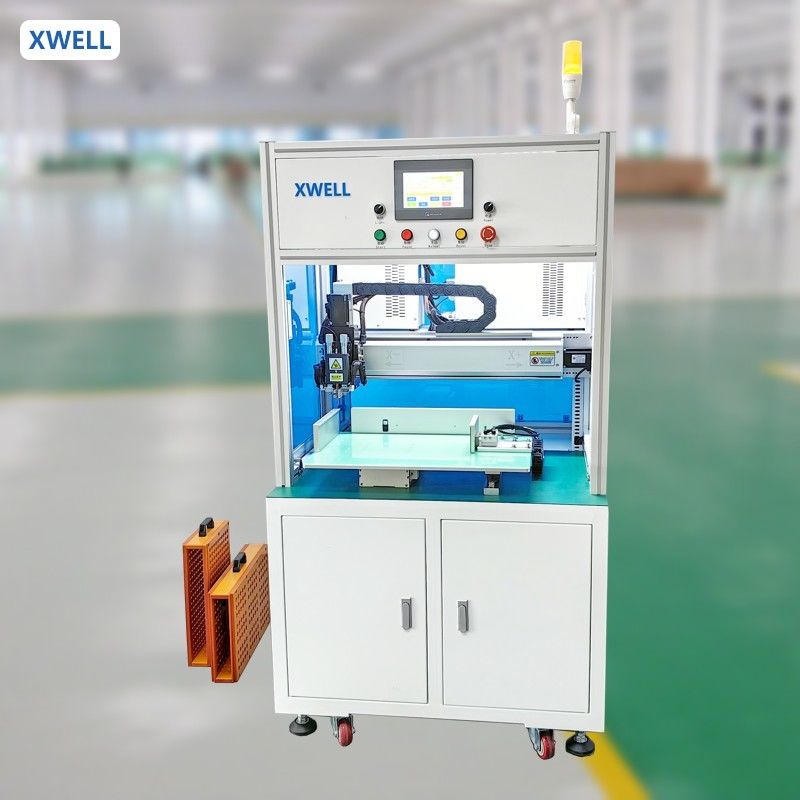

Máquina de soldadura automática de un solo lado con cabeza giratoria de control numérico para el montaje de baterías de 18650/21700
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ASW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Precio: | USD 6000 - 12000 / pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 piezas por mes |
|
Información detallada |
|||
| el certificado: | Certificado CE ROHS | Fuente de alimentación para soldadura: | 5000A o 8000A o 10000A opcional |
|---|---|---|---|
| Fuente de alimentación del eje X y: | Se trata de una muestra de las características de los productos. | Velocidad máxima del motor: | Se aplicarán las siguientes medidas: |
| Corriente eléctrica: | DC | Modo de soldadura: | Inversor DC |
| Velocidad de soldadura puntual: | 0.35 s/lugar; 2800 piezas/hora | Peso máximo del rodamiento del eje Y: | 35 kg de peso |
| Núcleos eléctricos de carga máxima: | Dirección de X: 26; Dirección de Y: 26 | Potencia: | 4 000 W |
| Resaltar: | Máquina de soldadura por puntos 18650,Máquina de soldadura por puntos con cabezal rotatorio,Máquina de soldadura automática en punto |
||
Descripción de producto
Máquina de soldadura por puntos de control numérico con cabezal rotativo automático de un solo lado para el ensamblaje de paquetes de baterías 18650/21700
Guangdong Xwell Technology Co., Ltd.
Guangdong Xwell Technology Co., Ltd. es una empresa integral con 21 años de experiencia en la industria de baterías de nueva energía. Para crear más economía y ofrecer un servicio integral, recopilamos todo el conocimiento y los recursos para atender a nuestros clientes con una solución completa en la industria de las baterías en nuestro campo, incluyendo equipos de laboratorio de baterías, equipos de producción de baterías, equipos de ensamblaje de baterías, máquinas de soldadura láser, máquinas de soldadura ultrasónica de plástico, máquinas de soldadura por puntos ultrasónicas de metal, máquinas de soldadura ultrasónica de alambre, y la mayoría de los accesorios, y los hemos exportado a más de 60 países de todo el mundo en los últimos 10 años. Hemos pasado el sistema de certificación de seguridad CE. Con una rica tecnología y recursos de capital, prestamos mucha atención a la innovación de nuevos productos. Cada año tenemos al menos una nueva máquina de diseño. Crear valor para los clientes primero es la única forma de lograr la valía personal. ¡Esperamos cooperar con usted!
Aplicación:
La máquina de soldadura automática de un solo lado está diseñada específicamente para baterías de litio cilíndricas, ampliamente utilizada en baterías de energía (como baterías de vehículos eléctricos) y otros paquetes de baterías cilíndricas. Este equipo garantiza una soldadura de alta calidad a través de una tecnología de soldadura eficiente, lo que lo convierte en una opción ideal para mejorar la eficiencia de la producción de baterías.Características
Este equipo se utiliza principalmente para la soldadura por puntos simple y doble de baterías y tiras de acero niquelado o tiras de níquel en el ensamblaje de baterías cilíndricas/polímero
y garantiza que la tensión de soldadura entre las baterías y las tiras de acero niquelado o las tiras de níquel sea superior a 30N. El rango de soldadura por puntos del equipo puede cumplir con los requisitos de soldadura de baterías 18650 con 20 series paquetes de baterías y menos de 20 series de paquetes de baterías. El número de baterías de soldadura está determinado por el recorrido, que se puede configurar mediante la interfaz hombre-máquina.Especificaciones del productoModeloMD-ASW
Recorrido del eje X
| 400 mm | Recorrido del eje Y |
| 400 mm | Velocidad máxima del accionamiento del motor |
| 0,5 s / punto; 1800 piezas / h | Velocidad máxima del accionamiento del motor |
| 300-1000 mm/s | Número de grupos para almacenar archivos |
| 99 grupos | Sistema operativo |
| Sistema integrado + pantalla hombre-máquina | Transmisión |
| Paso a paso + guía lineal de precisión importada (servo + tornillo opcional) | Fuente de alimentación |
| Monofásica 220V ± 10% / 50Hz ± 10% | Potencia |
| <1500w | Suministro de aire |
| 0,2 ~ 0,6Mpa | Peso |
| 200KG | Dimensiones |
| Aproximadamente 900 mm * 900 mm * 1750 mm | Aplicación del producto |
| ¡Aplicable a paquetes de baterías para vehículos eléctricos, paquetes de baterías para farolas, módulos de baterías para automóviles, paquetes de baterías para vehículos de equilibrio, paquetes de baterías para scooters, fuentes de alimentación móviles, módulos de paquetes de baterías de arranque, paquetes de baterías para herramientas eléctricas, paquetes de baterías para portátiles, varios productos electrónicos y otras combinaciones de baterías! | Operación del producto |
1. Configuración de los parámetros de soldadura en la pantalla táctil. (El mismo producto solo necesita configurarse una vez)
2. Coloque la fijación con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. El soldador emite un sonido para indicar al operador que reemplace la nueva fijación (paquete de baterías).
Detalles de la soldadora por puntos de baterías
Exhibición de fábrica
