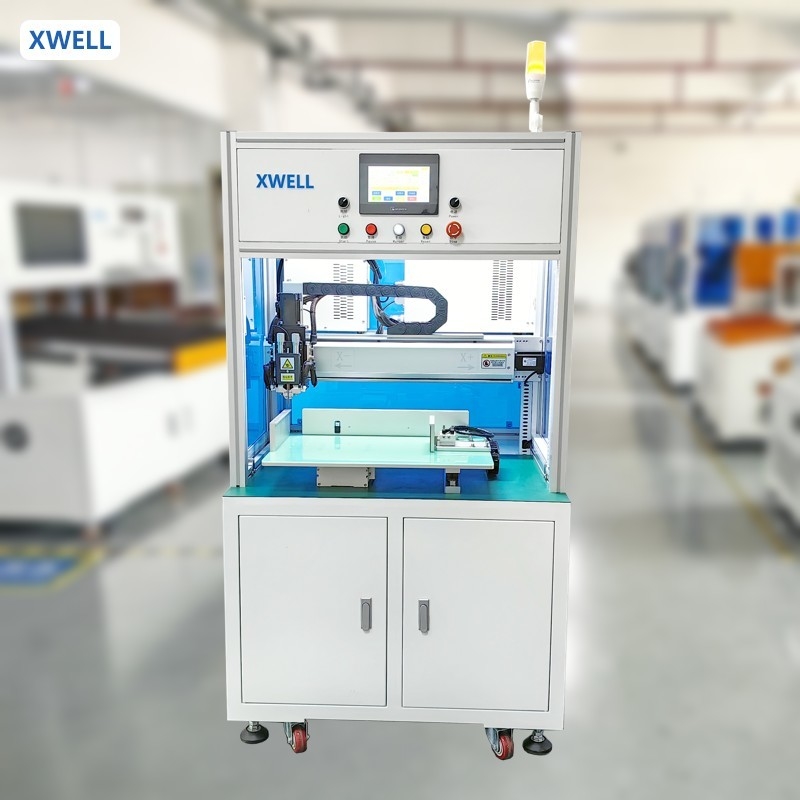

Máquina de soldadura por puntos de batería cilíndrica de un solo lado con cabezal de soldadura rotativo
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ASW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 PCS |
|---|---|
| Precio: | USD 6000 - 12000 / pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 piezas por mes |
|
Información detallada |
|||
| Tipo de batería: | Automático de soldador único | Fuente de alimentación para soldadura: | 5000A o 8000A o 10000A opcional |
|---|---|---|---|
| Fuente de alimentación del eje X y: | Se trata de una muestra de las características de los productos. | Velocidad máxima del motor: | Se aplicarán las siguientes medidas: |
| Corriente eléctrica: | D.C. | Modo de soldadura: | Inversor DC |
| Velocidad de soldadura puntual: | 0.35 s/lugar; 2800 piezas/hora | Peso máximo del rodamiento del eje Y: | 35 kg de peso |
| Núcleos eléctricos de carga máxima: | Dirección de X: 26; Dirección de Y: 26 | El poder: | 4 000 W |
| Resaltar: | Máquina de soldadura por puntos rotativa para baterías,Soldadora por puntos cilíndrica de un solo lado,Máquina de soldadura por puntos de baterías cilíndricas |
||
Descripción de producto
Máquina de soldadura por puntos de batería cilíndrica de un solo lado con cabezal de soldadura rotativo
Guangdong Xwell Technology Co., Ltd.
Guangdong Xwell Technology Co., Ltd. es una empresa integral con 21 años de experiencia en la industria de baterías de nueva energía. Para crear más economía y ofrecer un servicio integral, recopilamos todo el conocimiento y los recursos para atender a nuestros clientes con una solución completa en la industria de baterías en nuestro campo, incluyendo equipos de laboratorio de baterías, equipos de producción de baterías, equipos de ensamblaje de baterías, máquinas de soldadura láser, máquinas de soldadura ultrasónica de plástico, máquinas de soldadura por puntos ultrasónicas de metal, máquinas de soldadura ultrasónica de alambre, y la mayoría de los accesorios, y los hemos exportado a más de 60 países de todo el mundo en los últimos 10 años. Hemos pasado el sistema de certificación de seguridad CE. Con una rica tecnología y recursos de capital, prestamos mucha atención a la innovación de nuevos productos. Cada año tenemos al menos una nueva máquina de diseño. Crear valor para los clientes primero es la única forma de lograr la valía personal. ¡Esperamos cooperar con usted!
Aplicación:
Esta máquina se utiliza para la soldadura por puntos automática de paquetes de baterías cilíndricas 18650, 26650, 32650.
Características
.Usando el controlador de movimiento, soporte de matrices y no matrices Programación rápida para una operación simple del paquete de baterías.
2. Alarma de soldadura de corriente autónoma, solución efectiva de la junta de resina.
3. Rotación del cabezal de soldadura Solución efectiva al problema de la aguja pegada de la placa de níquel y la placa de níquel puro para la batería.
4. Función de compensación de la aguja de soldadura Sistema de disipación de calor refrigerado por agua, Reduciendo la pérdida de agujas de soldadura.
Ventajas del producto
1) Induce el voltaje de carga, controla el voltaje en el modo de retroalimentación y realiza una soldadura de alta calidad.
2) Poder en modo de precalentamiento y calentamiento principal: precalentar antes de soldar para garantizar una calidad de soldadura estable.
3) Kmantener la continuidad de la densidad de energía, tiempo de soldadura corto, reducir la deformación y decoloración del metal base. (el tiempo de soldadura se controla en microsegundos, y el modo de salida continua)
4) Es fácil cambiar de baja corriente a alta corriente, adecuado para soldadura de precisión.
5) Tse pueden establecer los límites superior e inferior de la corriente para juzgar si la calidad de la soldadura es buena o no, lo cual es adecuado para la plataforma de automatización de soldadura.
6) Tla corriente de soldadura aumentará con el tiempo de encendido para asegurar el efecto de soldadura.
Especificación del producto
| Modelo | MD-ASW |
| Recorrido del eje X | 400 mm |
| Recorrido del eje Y | 400 mm |
| Velocidad de soldadura por puntos | 0.5s / punto; 1800 piezas / h |
| Velocidad máxima del motor | 300-1000 mm/s |
| Número de grupos para almacenar archivos | 99 grupos |
| Sistema operativo | Sistema integrado + pantalla hombre-máquina |
| Transmisión | Motor paso a paso + guía lineal de precisión importada (servo + tornillo opcional) |
| Fuente de alimentación | Monofásico 220V ± 10% / 50Hz ± 10% |
| Potencia | <1500w |
| Suministro de aire | 0.2 ~ 0.6Mpa |
| Peso | 200KG |
| Dimensiones | Aproximadamente 900 mm * 900 mm * 1750 mm |
Aplicación del producto
Aplicable a paquetes de baterías para vehículos eléctricos, paquetes de baterías para farolas, módulos de baterías para automóviles, paquetes de baterías para vehículos de equilibrio, paquetes de baterías para scooters, fuentes de alimentación móviles, módulos de paquetes de baterías de arranque, paquetes de baterías para herramientas eléctricas, paquetes de baterías para portátiles, varios productos electrónicos y otras combinaciones de baterías.
Operación del producto
1. Configuración de los parámetros de soldadura en la pantalla táctil. (El mismo producto solo necesita configurarse una vez)
2. Coloque la fijación con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. El soldador suena para indicar al operador el reemplazo de una nueva fijación (paquete de baterías).

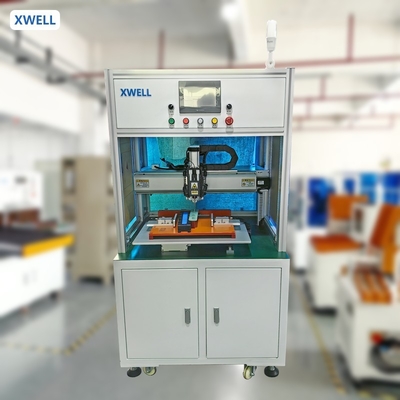

Detalles de la soldadora por puntos de batería
Exhibición de fábrica
