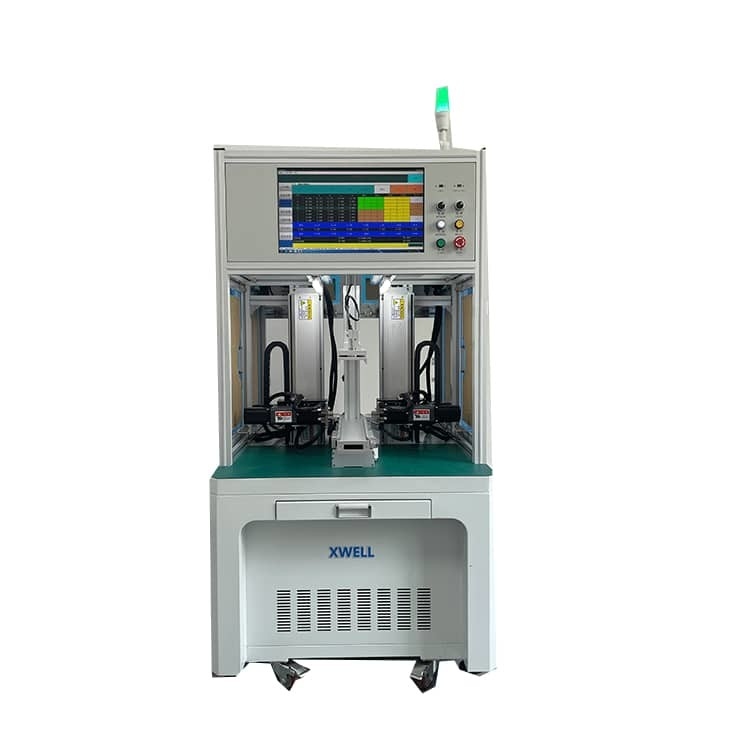

Máquina de soldadura de puntos laterales dobles para baterías cilíndricas/baterías de bicicletas eléctricas/baterías de vehículos eléctricos
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ADW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 PCS |
|---|---|
| Precio: | USD 11000 - 15000 / pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 piezas por mes |
|
Información detallada |
|||
| Componentes básicos: | PLC | Lugar de origen: | Guangdong, China |
|---|---|---|---|
| Sistema operativo: | Sistema integrado | Interfaz de usuario: | Pantalla táctil |
| Fuente de energía: | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de | Eficiencia: | 3800 piezas/h |
| Tracción del equipo: | 500*350 (mm) alrededor de 760 18650 células | Capacidad de carga máxima: | 200-400pcs (batería de litio del estándar 18650) |
| Sistema operativo: | sistema integrado + pantalla antropomecánica | Modo de transmisión: | paso + correa + rieles de guía lineal de precisión importados (servo + tornillo opcional) |
| Resaltar: | Máquina de soldadura por puntos de batería cilíndrica,Máquina de soldadura por puntos de doble lado,Máquina de soldadura de puntos de baterías de bicicletas eléctricas |
||
Descripción de producto
Máquina de soldadura de puntos laterales dobles para baterías cilíndricas/baterías de bicicletas eléctricas/baterías de vehículos eléctricos
Descripción del producto
Se puede equipar con una fuente de alimentación de soldadura puntual de la serie MIYACHI para garantizar la fiabilidad de la soldadura.
Se trata de un sistema de control de las emisiones.la batería de energía máquina de soldadura de punto viene con agua circulante sistema de enfriamiento de la cabeza de soldadura para mejorar la soldadura
El efecto se extiende para extender la vida del pin de soldadura.
Características del producto
14.1 Establecer y guardar los parámetros de soldadura puntual en la pantalla táctil de acuerdo con el número de grupos (0-99 datos de grupo).
Se recuerda automáticamente al cambiar de modelo, pulse el botón de restablecimiento, restablecimiento y entrar en estado de espera
14.2 Colocar la lámina de níquel en el molde superior
14.3 Colocar el núcleo de la batería en el molde inferior según sea necesario
14.4 Colocar el molde en la soldadora
14.5 Presione el botón de arranque para salir automáticamente una vez finalizada la soldadura puntual.
- Velocidad rápida de soldadura en punto ((2-10 ms)
- Punto de soldadura a baja temperatura
- Monitoreo en tiempo real de la soldadura
- Con señal de finalización de soldadura, ahorrar tiempo de soldadura
- Se puede configurar especificación de soldadura de punto soldadura ((positivo y negativo se soldan utilizando corrientes diferentes)
- Se puede configurar la misma batería de soldadura de punto positivo, y negativo no soldadura de punto
- La corriente es demasiado pequeña o anormal durante la soldadura puntual, la máquina automáticamente alarmas y se detiene
1.12 Efectos de soldadura: buena consistencia de soldadura, juntas de soldadura uniformes y hermosas
1.13 Tres tipos de entrada de datos de soldadura puntual:
- Método de entrada de matriz de puntos
- Método de entrada de matriz
- Método de importación de disco, almacena los datos de soldadura al disco en U, importa directamente a la máquina,(Los datos CAD DXF del disco en U se importan a la pantalla táctil mediante un solo paso,Luego se puede exportar desde la pantalla táctil en lotes al disco U, y luego importados en otras máquinas para su uso)
1.14 Nombre del molde de soldadura:Input skill en chino e inglés
1.15 Componente de control: pantalla táctil de 7 pulgadas, programador de alta velocidad PLC de 6 ejes, servomotor de 750 W de 3 ejes, motor de servomotor de 2 ejes de 400 W de conducción de cabeza de soldadura eléctrica
1.16 Utilizaciones en forma de cinta de níquel para reducir los residuos
1.17 La depuración del equipo es simple, fácil de aprender y fácil de entender, cambia el modelo rápidamente (se pueden llamar datos de grupo 0-199)
1.18 Potencia de la cabeza de soldadura: Servo eléctrico
1.19 Molde acabado para accesorios de batería: 1 conjunto de accesorios de aislamiento eléctrico de madera ((2 pcs)
1.20 Garantía: un año de garantía limitada y soporte de por vida
1.21 El dispositivo viene con una alarma de fallo, limpiar el fallo de acuerdo con el aviso
1.22 Dimensión:L1100*W900*H1930MM
1.23 Peso: alrededor de 350 kg
Ventajas del producto
1El golpe de soldadura puede ser personalizado.
2. Adecuado para varios tipos de batería
3Soldadura a alta velocidad
4. pantalla táctil de 7 pulgadas, un funcionamiento más conveniente, una pantalla más clara
5La cabeza de soldadura tiene una función de enfriamiento por aire o por agua, que puede reducir eficazmente la influencia de la temperatura de la aguja de soldadura puntual en la calidad de la soldadura.
6Puede almacenar hasta 99 grupos de archivos, el archivo es sencillo de llamar,
No requiere un proceso complicado de cambio de línea
7Función de calibración de una sola tecla para el desplazamiento total de las juntas de soldadura, que puede calibrarse para el desplazamiento puntual causado por el cambio del pin de soldadura u otras razones
8La máquina de soldadura eléctrica o neumática es opcional.
Especificación del producto
|
Especificaciones para MD-ASW y MD-ADW
|
|||
| En el caso de los productos de la categoría M2 | Se trata de un sistema de control de las emisiones. | ||
|
Número de cabeza de soldadura
|
1
|
2
|
|
|
Viajes
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
En el caso de los vehículos de la categoría M1, el valor de las emisiones de CO2 de los vehículos de la categoría M2 será igual o superior a:
|
|
|
Saldado
|
0.5s por lugar, 2000-2500pcs por hora
|
0.5s por punto, 3500-4000pcs por hora
|
|
|
Suministrador de energía del soldador
|
Saldador de punto con inversor 5000A
|
||
|
Velocidad máxima del motor
|
Se aplicará el método siguiente:
|
||
|
Número máximo de baterías
|
450 piezas (18650)
|
||
|
Sistema operativo
|
Sistema integrado
|
||
|
Interfaz de usuario
|
Pantalla táctil
|
||
|
Modo de accionamiento
|
Motor paso a paso y rieles de guía de precisión
|
||
|
Fuente de alimentación
|
Las máquinas de soldadura y las máquinas de soldadura y las máquinas de soldadura y las máquinas de soldadura
|
||
|
Presión del aire
|
0.3-0.6 MPa
|
||
|
Tamaño de la máquina
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
|
Peso de la máquina
|
200 kg de peso
|
350 kg de peso
|
|
Aplicación del producto
El MD-ADW se puede utilizar en la batería de herramientas eléctricas, la batería de automóviles de torsión, el paquete de baterías de almacenamiento de energía, la batería de vehículos eléctricos de scooters, etc.La eficiencia y la precisión de la soldadura han mejorado considerablemente.
Funcionamiento del producto
1- Configuración de los parámetros de soldadura en la pantalla táctil.
2Coloque el accesorio con la batería en la posición de sujeción rápida.
3Presiona el botón de arranque, la máquina completa automáticamente todas las acciones de soldadura.
4. El sonido del soldador para solicitar al operador el reemplazo de un nuevo accesorio (batería).
Detalles de las soldadoras de doble lado
Muestras de soldadura de baterías cilíndricas
