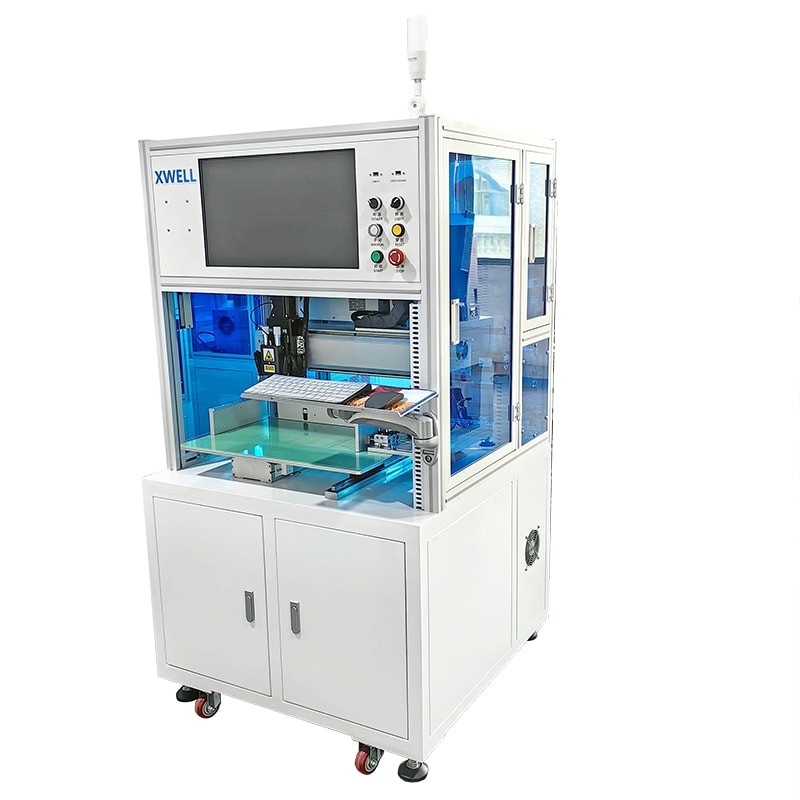

18650/21700/32650 Máquina de soldadura por puntos con batería sin función de rotación
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ASW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Precio: | USD 6000-12000/pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 piezas por mes |
|
Información detallada |
|||
| Informe de ensayo de la máquina: | Proveedor | Componentes básicos: | PLC |
|---|---|---|---|
| Viajes en el eje X: | 400 milímetros | Viaje de Y-AXIS: | 400 milímetros |
| Corriente de soldadura: | 5000A 8000A | Sistema operativo: | Windows y software |
| Modo de transmisión: | Rodilla de tornillo + riel de guía lineal de precisión | Velocidad máxima de soldadura puntual: | 0.5S/punto; 1500-1800pcs/h |
| Intervalo de presión del resorte de la cabeza de soldadura: | 1.0 - 5 kg | Válvulas: | 220V y 380V |
| Resaltar: | 21700 Máquina de soldadura por puntos de batería,Máquina de soldadura por puntos de batería sin rotación |
||
Descripción de producto
Batería de iones de litio de un solo lado automática 18650/21700/32650 Batería máquina de soldadura puntual sin función de rotación
Aplicación de la máquina de soldadura de punto de un solo lado
En el caso de los productos de la categoría M2la batería de potencia máquina de soldadura spot adopta eje XY servo completo, transmisión de tornillo de bola
Se puede equipar con una fuente de alimentación de soldadura puntual de la serie MIYACHI para garantizar la fiabilidad de la soldadura.
TWSL batería de energía máquina de soldadura de punto viene con agua circulante sistema de enfriamiento de la cabeza de soldadura para mejorar la soldadura
El efecto se extiende para extender la vida del pin de soldadura.
Máquina de soldadura por punto de un solo ladoCaracterísticas
1- Alcance de adaptación: rango de adaptación: 18650, 26650, 32650, serie y combinación paralela de baterías cuadradas (o
similar), para lograr una soldadura automática de un solo lado en punto
2. Adecuado para la anchura de las láminas de níquel; sin límite
3. Adecuado para el espesor de la hoja de níquel; 0.1MM---0.2MM (0.1-0.2MM de espesor de la hoja de níquel necesita ser ranurado)
4Eficiencia de producción: 1800-2000/hora o más con 18650 baterías
5- Saldador de punto estándar: soldador principal MB-30, o propio del cliente.
6Efecto de soldadura: la consistencia de soldadura es muy buena, las juntas de soldadura son uniformes, hermosas, la fuerza de tracción es superior a 12 kg
Máquina de soldadura por punto de un solo ladoVentajas
1. Inducir el voltaje de carga, controlar el voltaje en el modo de retroalimentación, y realizar soldadura de alta calidad.
2- Alimentación en modo de precalentamiento y calor principal: precalentamiento antes de la soldadura para garantizar una calidad de soldadura estable.
3. Mantener la continuidad de la densidad de energía, corto tiempo de soldadura, reducir la deformación y decoloración del metal base.y el modo de salida continua)
4Fácil de cambiar de corriente baja a alta, adecuado para soldadura de precisión.
5Los límites superiores e inferiores de corriente se pueden establecer para juzgar si la calidad de soldadura es buena o no, lo que es adecuado para la plataforma de automatización de soldadura.
6La corriente de soldadura aumentará con la potencia a tiempo para asegurar el efecto de soldadura.
7Sistema de control estable.
8Dispositivo de regulación de alta configuración
9Procedimiento de trabajo de alta precisión
10- Alto rendimiento de los productos
Especificación del producto
|
Trazado en el eje X
|
400 mm (se puede personalizar)
|
Sistema operativo
|
Windows y software |
|
Trazado en el eje Y
|
400 mm (se puede personalizar)
|
Modo de transmisión
|
Rodilla de tornillo + riel de guía lineal de precisión
|
|
Velocidad máxima de soldadura puntual
|
0.5S/punto; 1500-1800pcs/h
|
Modo de conducción
|
Motor de servicio híbrido
|
|
Velocidad máxima del motor
|
Se aplicará el método siguiente:
|
espesor de soldadura de níquel
|
0.1 mm-0.3 mm
|
|
Celular con carga máxima (18650)
|
Aproximadamente 500 piezas (20 * 25)
|
Dimensión
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Número de grupos de archivos guardados
|
99 grupos
|
Precisión de posicionamiento
|
± 0,02 mm
|
|
Peso
|
200 kilos
|
Peso del rodamiento horizontal
|
15 kg (OEM)
|
Lista de las partes principales
| Nombre | Cuánto tiempo |
| Módulo del eje X | 1 juego |
| Módulo del eje Y | 1 juego |
| Accesorio de soldadura | 1 piezas |
| Cabeza de soldadura | 1 juego |
| Mecanismo de sujeción | 1 juego |
| Molde de soldadura | 1 juego |
| El ordenador | 1 piezas |
| Controlador de movimiento | 1 piezas |
| Motor de servicio | 2 juegos |
| Elementos neumáticos | 1 juego |
| Partes de mecanizado | 1 lote |
| Sistema de control | 1 juego |
| Cuadro de la máquina | 1 juego |
| Sistema de alarma | 1 juego |
Funcionamiento de la máquina de soldadura de punto de un solo lado
1- Configuración de los parámetros de soldadura en la pantalla táctil.
2Coloque el accesorio con la batería en la posición de sujeción rápida.
3Presione el botón de inicio, MD-ASW completará automáticamente todas las acciones de soldadura.
4. sonido MD-ASW para solicitar al operador el reemplazo de un nuevo accesorio (batería). "
