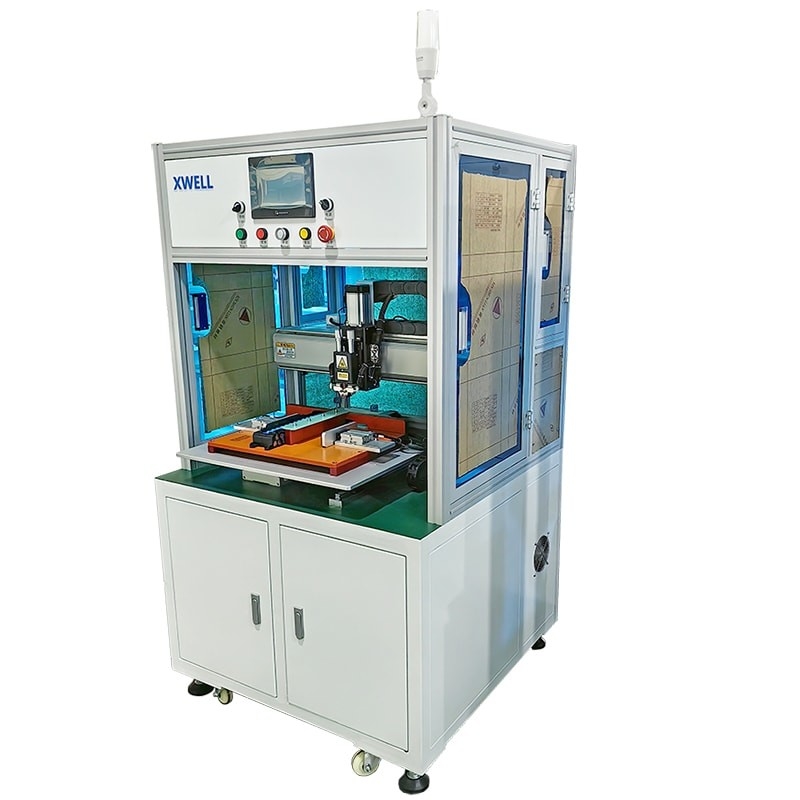

Batería de paquete de punto soldador automático de batería de iones de li de punto de soldadura de la máquina de soldadura de un solo lado de la máquina para 18650 célula
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ASW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Precio: | USD 6000-12000/pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 piezas por mes |
|
Información detallada |
|||
| Lugar de origen: | Guangdong, China | Puntos de venta clave: | Soldadura de un solo lado,Automática,Velocidad de soldadura rápida |
|---|---|---|---|
| Viajes en el eje X: | 400 milímetros | Viaje de Y-AXIS: | 400 milímetros |
| Corriente de soldadura: | 5000A 8000A | Sistema operativo: | Windows y software |
| Modo de transmisión: | Rodilla de tornillo + riel de guía lineal de precisión | Velocidad máxima de soldadura puntual: | 0.5S/punto; 1500-1800pcs/h |
| Intervalo de presión del resorte de la cabeza de soldadura: | 1.0 - 5 kg | Válvulas: | 220V y 380V |
| Resaltar: | 18650 Soldador puntual de paquetes de baterías de celda,Saldador de puntos automático de la batería |
||
Descripción de producto
Batería de paquete de punto soldador automático de batería de iones de li de punto de soldadura de la máquina de soldadura de un solo lado de la máquina para 18650 célula
Aplicación de la máquina de soldadura de punto de un solo lado
Single Side Automatic Battery Pack Spot Welding Machine es una plataforma general de tecnología de procesamiento automático basada en microcomputadora, soldadura y ensamblaje de puntos adecuados en la fábrica.
Máquina de soldadura por punto de un solo ladoVentajas
La parte de control eléctrico de la máquina de soldadura puntual adopta un diseño modular, con una alta integración, buena versatilidad y fácil mantenimiento;se ejecuta principalmente el mecanismo de viaje está controlado por servomotor, que tiene una alta precisión y buena fiabilidad; el circuito eléctrico del equipo adopta estándares nacionales y extranjeros.Los componentes y dispositivos de control son fáciles de mantener y reemplazar.Apoya la importación de datos de AutocadEl método de soldadura por serie y manual mejora significativamente la eficiencia de la soldadura puntual y garantiza la estandarización y fiabilidad de la producción de estaciones de soldadura puntual en la línea de ensamblaje Pack.
Especificación del producto
|
Trazado en el eje X
|
400 mm (se puede personalizar)
|
Sistema operativo
|
Windows y software |
|
Trazado en el eje Y
|
400 mm (se puede personalizar)
|
Modo de transmisión
|
Rodilla de tornillo + riel de guía lineal de precisión
|
|
Velocidad máxima de soldadura puntual
|
0.5S/punto; 1500-1800pcs/h
|
Modo de conducción
|
Motor de servicio híbrido
|
|
Velocidad máxima del motor
|
Se aplicará el método siguiente:
|
espesor de soldadura de níquel
|
0.1 mm-0.3 mm
|
|
Celular con carga máxima (18650)
|
Aproximadamente 500 piezas (20 * 25)
|
Dimensión
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Número de grupos de archivos guardados
|
99 grupos
|
Precisión de posicionamiento
|
± 0,02 mm
|
|
Peso
|
200 kilos
|
Peso del rodamiento horizontal
|
15 kg (OEM)
|
Lista de las partes principales
| Nombre | Cuánto tiempo |
| Módulo del eje X | 1 juego |
| Módulo del eje Y | 1 juego |
| Accesorio de soldadura | 1 piezas |
| Cabeza de soldadura | 1 juego |
| Mecanismo de sujeción | 1 juego |
| Molde de soldadura | 1 juego |
| El ordenador | 1 piezas |
| Controlador de movimiento | 1 piezas |
| Motor de servicio | 2 juegos |
| Elementos neumáticos | 1 juego |
| Partes de mecanizado | 1 lote |
| Sistema de control | 1 juego |
| Cuadro de la máquina | 1 juego |
| Sistema de alarma | 1 juego |
Funcionamiento de la máquina de soldadura de punto de un solo lado
1- Configuración de los parámetros de soldadura en la pantalla táctil.
2Coloque el accesorio con la batería en la posición de sujeción rápida.
3Presione el botón de inicio, MD-ASW completará automáticamente todas las acciones de soldadura.
4. sonido MD-ASW para solicitar al operador el reemplazo de un nuevo accesorio (batería). "
