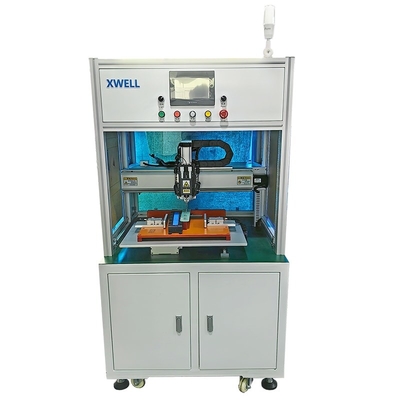

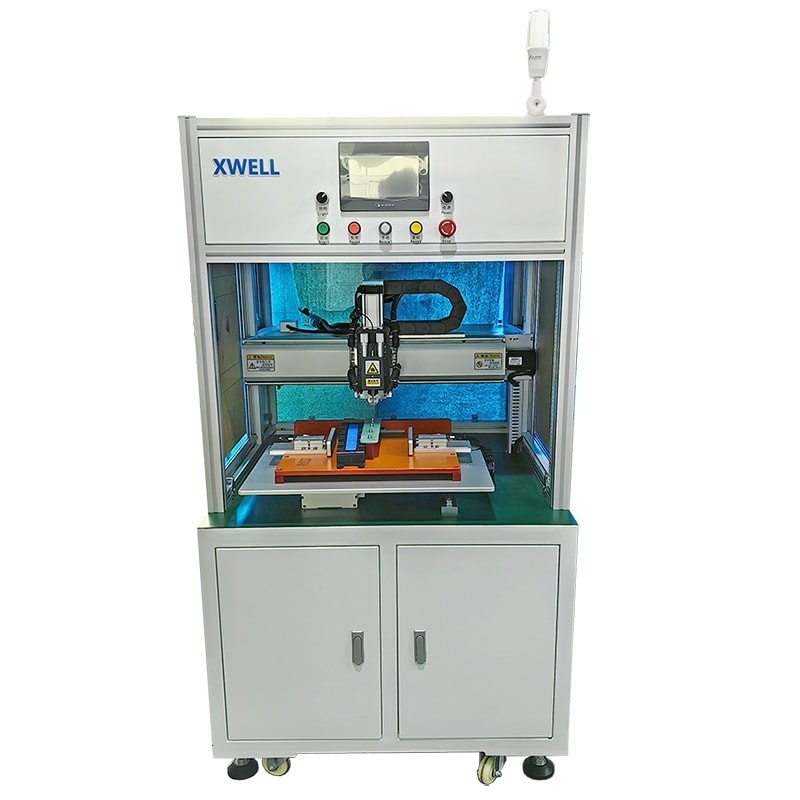

Máquina de soldadura de punto de un solo lado para batería de litio
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ASW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Precio: | USD 6000-12000/pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 10 a 15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 piezas por mes |
|
Información detallada |
|||
| Puntos de venta clave: | Fácil de operar | Viaje de X: | 400 milímetros |
|---|---|---|---|
| Viaje de Y: | 400 milímetros | Fuente de energía: | 5000A o 8000A |
| Características: | Operación fácil | Sistema operativo: | Windows y software |
| Modo de transmisión: | Rodilla de tornillo + riel de guía lineal de precisión | Velocidad máxima de soldadura puntual: | 0.5S/punto; 1500-1800pcs/h |
| Intervalo de presión del resorte de la cabeza de soldadura: | 1.0 - 5 kg | Válvulas: | 220V y 380V |
| Resaltar: | Máquina de la soldadura por puntos de la batería de litio,Máquina de soldadura de punto de un solo lado,Soldadora de la batería de litio |
||
Descripción de producto
Máquina de soldadura de punto de un solo lado para batería de litio
Máquina de soldadura por punto de un solo lado
El MD-ASWSe utiliza para soldadura automática por puntos de 18650, 26650, 32650 batería de cilindros, puede soldar ambos lados juntos con alta eficiencia.
Máquina de soldadura por punto de un solo ladoCaracterísticas
Esta máquina se utiliza para 18650,26650,32650 batería de cilindro de paquete de soldadura automática al punto.
1Apoya el arranque en punto de ruptura, el arranque automático y la conversión del modo de arranque manual.
2Tiene una función de alarma de soldadura en falso punto y de soldadura fuera del punto.
3.La programación es simple, y es compatible con cualquier programación de puntos y programación de matriz. 999 grupos pueden ser guardados en archivos de programación.
4.Recordatorio del pronóstico de reemplazo de la aguja de soldadura.
5.Sistema propio de vigilancia de la corriente de soldadura, vigilancia en tiempo real de la corriente de soldadura.
Máquina de soldadura por punto de un solo ladoVentajas
1. El golpe de soldadura puede ser personalizado;
2. Adecuado para varios tipos de paquetes de baterías;
3. Soldadura a alta velocidad;
4- Computadora con software de ventanas, operación más conveniente, visualización más clara;
5La cabeza de soldadura tiene una función de enfriamiento por aire o por agua, que puede reducir eficazmente la influencia de la temperatura de la aguja de soldadura puntual en la calidad de la soldadura.
6. Puede almacenar hasta 999 grupos de archivos, el archivo es simple de llamar, no requiere complicado proceso de cambio de línea;
7Función de calibración de una sola tecla para el desplazamiento total de las juntas de soldadura, que puede calibrarse para el desplazamiento puntual causado por el cambio de
pin de soldadura u otras razones
8La máquina de soldadura eléctrica o neumática es opcional.
Especificación del producto
|
Trazado en el eje X
|
400 mm (se puede personalizar)
|
Sistema operativo
|
Windows y software |
|
Trazado en el eje Y
|
400 mm (se puede personalizar)
|
Modo de transmisión
|
Rodilla de tornillo + riel de guía lineal de precisión
|
|
Velocidad máxima de soldadura puntual
|
0.5S/punto; 1500-1800pcs/h
|
Modo de conducción
|
Motor de servicio híbrido
|
|
Velocidad máxima del motor
|
Se aplicará el método siguiente:
|
espesor de soldadura de níquel
|
0.1 mm-0.3 mm
|
|
Celular con carga máxima (18650)
|
Aproximadamente 500 piezas (20 * 25)
|
Dimensión
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Número de grupos de archivos guardados
|
99 grupos
|
Precisión de posicionamiento
|
± 0,02 mm
|
|
Peso
|
200 kilos
|
Peso del rodamiento horizontal
|
15 kg (OEM)
|
Lista de las partes principales
| Nombre | Cuánto tiempo |
| Módulo del eje X | 1 juego |
| Módulo del eje Y | 1 juego |
| Accesorio de soldadura | 1 piezas |
| Cabeza de soldadura | 1 juego |
| Mecanismo de sujeción | 1 juego |
| Molde de soldadura | 1 juego |
| El ordenador | 1 piezas |
| Controlador de movimiento | 1 piezas |
| Motor de servicio | 2 juegos |
| Elementos neumáticos | 1 juego |
| Partes de mecanizado | 1 lote |
| Sistema de control | 1 juego |
| Cuadro de la máquina | 1 juego |
| Sistema de alarma | 1 juego |
Funcionamiento de la máquina de soldadura de punto de un solo lado
1- Configuración de los parámetros de soldadura en la pantalla táctil.
2Coloque el accesorio con la batería en la posición de sujeción rápida.
3Presione el botón de inicio, MD-ASW completará automáticamente todas las acciones de soldadura.
4. sonido MD-ASW para solicitar al operador el reemplazo de un nuevo accesorio (batería). "
