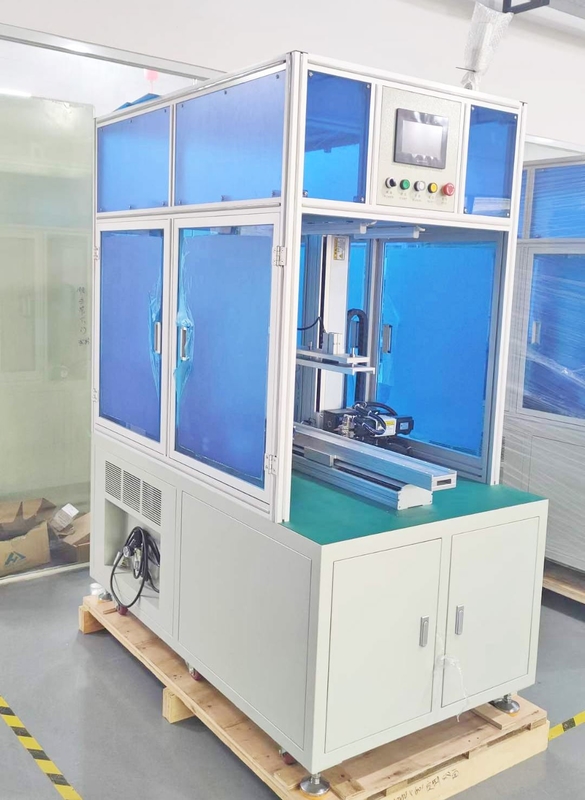

Paquete de batería de bicicleta eléctrica Soldador por puntos Máquina automática de soldadura por puntos de doble cara
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ADW |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | USD 9000 - 12000 / pcs |
| Detalles de empaquetado: | caja de madera |
| Tiempo de entrega: | 10-15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100PCS POR MES |
|
Información detallada |
|||
| Number modelo: | MD-ADW | Gama de soldadura: | 500 * 350 milímetros |
|---|---|---|---|
| Cantidad de la batería: | 300pcs | Grueso de la ayuda: | 0.1mm-0.3m m |
| Número de cabeza: | 2 PC | Fuente de energía: | Fuente de alimentación del transistor |
| Eficacia: | 3500pcs/h | Capacidad de carga máxima: | 200-400pcs (batería de litio del estándar 18650) |
| Interfaz de usuario: | sistema integrado + pantalla antropomecánica | Modo de la impulsión: | Carril del motor de paso y de guía de la precisión |
| Resaltar: | Soldador por puntos de paquete de batería de bicicleta eléctrica,soldador por puntos de paquete de batería de doble cara,máquina de soldadura por puntos de batería de doble cara |
||
Descripción de producto
Paquete de batería de bicicleta eléctrica Máquina automática de soldadura por puntos de doble cara
Aplicación de máquina de soldadura por puntos de doble cara
Se utiliza para soldar baterías de motocicletas eléctricas, baterías de respaldo de UPS, módulos de vehículos de nueva energía, baterías de bicicletas eléctricas.
Características de la máquina de soldadura por puntos de doble cara
1. Pantalla LCD: el disco U puede importar los parámetros de coordenadas, la cantidad de producción se recopila automáticamente y se muestra la eficiencia de producción actual
2. Protección de rejilla de seguridad: ambos lados están protegidos por rejillas de seguridad para evitar que el personal sufra lesiones durante la operación
3. Cabezal de soldadura de circulación refrigerado por agua: El cabezal de soldadura adopta circulación de refrigeración por agua para disipar el calor.Al soldar con alta corriente instantánea, siempre mantiene un estado de temperatura constante, lo que reduce efectivamente la pérdida de agujas de soldadura y mejora el efecto de soldadura.
4. Sistema de control industrial de PC + tarjeta de control de movimiento: Adopta el sistema de control de "incrustado [sistema de control industrial de PC + tarjeta de control de movimiento] + pantalla de cristal líquido LCD de 19 pulgadas" para mostrar el estado de funcionamiento de manera oportuna, y es fácil de operar y mantener
5. Servomotor de alta precisión: el mecanismo operativo adopta un servomotor con módulo lineal para un posicionamiento preciso
6. Fuente de alimentación de transistor: se selecciona la fuente de alimentación de transistor, con su propio sistema de monitoreo de corriente, que puede monitorear la corriente de soldadura, alarmar y recordar, y resolver de manera efectiva los problemas de soldadura falsa y soldadura falsa.La soldadura es más estable, las chispas son pequeñas y la escoria de soldadura es menor
7. Fuselaje de estructura metálica: toda la máquina adopta un cuerpo de estructura metálica completo, que es más estable durante el funcionamiento del equipo y tiene un bajo nivel de ruido de funcionamiento
Descripción de la máquina de soldadura por puntos de doble cara
La máquina de soldadura por puntos de batería automática de doble cara MD-ADW es una plataforma general de tecnología de procesamiento automático basada en microcomputadora, soldadura por puntos de batería adecuada y montaje en fábrica.
En comparación con la soldadura por puntos manual, la eficiencia y la precisión de la soldadura han mejorado mucho.El diseño humanizado hace que la operación y la depuración sean muy fáciles y convenientes.El diseño de los componentes incorporados hace que la apariencia sea más concisa.
MD-ADW es un diseño de soldador doble, los polos positivo y negativo de la batería se pueden soldar al mismo tiempo, la eficiencia se mejora 2 veces en comparación con la máquina de soldadura de un solo lado.
Máquina de soldadura por puntos de doble caraEspecificación
| Modelo | MD-ADW |
| recorrido del eje Y | 500 mm |
| Recorrido del eje Z | 350 mm |
| Velocidad de soldadura por puntos | 0,3 s/punto;5000 piezas / hora |
| Velocidad máxima de accionamiento del motor | 1000 mm/s |
| El número máximo de baterías cargadas | 300 piezas (batería de litio estándar 18650) |
| Número de grupos para almacenar archivos | 99 grupos |
| Sistema operativo | Sistema embebido + pantalla hombre-máquina |
| Transmisión | Paso a paso + guía lineal de precisión importada (servo opcional + tornillo) |
| Fuente de alimentación | Monofásico 220V ± 10% / 50Hz ± 10% |
| Suministro de aire | 0,4 ~ 0,6 MPa |
| Peso | 350KG |
| Dimensiones | 1100mm*900mm*1930mm |
Máquina de soldadura por puntos de doble caraOperación
1. Configuración de los parámetros de soldadura en la pantalla táctil.(El mismo producto solo debe configurarse una vez)
2. Coloque el accesorio con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, la máquina completa automáticamente todas las acciones de soldadura.
4. El sonido de la soldadora para solicitar al operador el reemplazo de un accesorio nuevo (paquete de batería).
