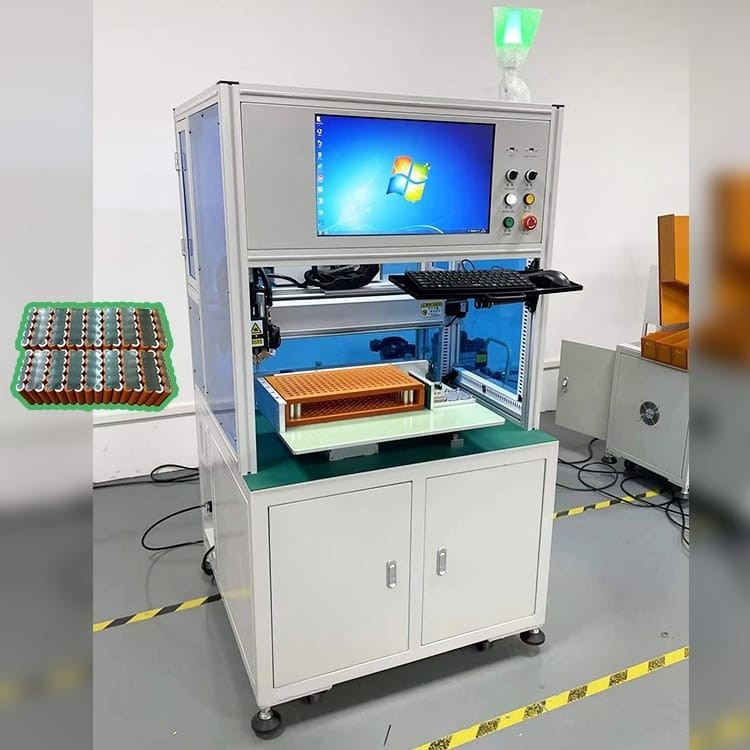

Máquina de soldadura por puntos de un solo lado de la batería cilíndrica para la batería de la bicicleta E de los vehículos E
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | MD-ASW |
Pago y Envío Términos:
| Cantidad de orden mínima: | PC 1 |
|---|---|
| Precio: | USD 6000-12000/pcs |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 10-15 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100pcs por mes |
|
Información detallada |
|||
| Tipo de Batería: | 18650, 21700... | Viaje de X: | 400 milímetros |
|---|---|---|---|
| Viaje de Y: | 400 milímetros | Fuente de alimentación: | 5000A o 8000A |
| Sistema operativo: | ventanas y software | Modo de transmisión: | Carril de guía linear del tornillo rod+precision |
| Tarifa máxima de la soldadura por puntos: | 0.5S/point; 1500-1800pcs/h | Gama de presión de la primavera de la cabeza soldadora: | 1.0 - 5kg |
| Voltaje: | 220V y 380V | var forwardingUrl = "/page/bouncy.php?&bpae=GbhOd60molx7j3N1PAsnr528KeY4jiAyJsU08PfVXWOsvSEI%2F7jbDR: | 4000 W |
| Resaltar: | Máquina de soldadura por puntos de un solo lado de baterías,Máquina de soldadura por puntos de un solo lado 18650,Máquina de soldadura por puntos de batería cilíndrica |
||
Descripción de producto
Máquina de soldadura por puntos de un solo lado de batería cilíndrica para vehículos eléctricos/bicicleta EV/conjunto de batería de coche EV
Máquina de soldadura por puntos de un solo lado
La máquina de soldadura por puntos de un solo lado MD-ASW se utiliza para soldar paquetes de baterías, como 18650, 26650, 21700, 32650... paquete de baterías.
Máquina de soldadura por puntos de un solo ladoCaracterísticas
Esta máquina se utiliza para la soldadura por puntos automática del paquete de baterías de 18650,26650,32650 cilindros.
1. Admite inicio de punto de interrupción, admite inicio automático y conversión de modo de inicio manual.
2. Tiene una función de alarma de soldadura por puntos falsos y soldadura por puntos.
3. La programación es simple y admite la programación de cualquier punto y la programación de matriz.999 grupos se pueden guardar archivos de programación.
4. Recordatorio de pronóstico de reemplazo de aguja de soldadura.
5. Sistema de monitoreo de corriente de soldadura propio, monitoreo en tiempo real de la corriente de soldadura.
Máquina de soldadura por puntos de un solo ladoVentajas
1. La carrera de soldadura se puede personalizar;
2. Adecuado para varios tipos de paquetes de baterías;
3. Soldadura de alta velocidad;
4. Computadora con software de Windows, operación más conveniente, pantalla más clara;
5. El cabezal de soldadura tiene función de refrigeración por aire o por agua, lo que puede reducir de manera efectiva la influencia de la temperatura de la aguja de soldadura por puntos en la calidad de la soldadura;
6. Puede almacenar hasta 999 grupos de archivos, el archivo es fácil de llamar, no requiere un proceso complicado de cambio de línea;
7. Función de calibración de una tecla para el cambio total de juntas de soldadura, que se puede calibrar para el cambio puntual causado por el cambio de
pin de soldadura u otras razones
8. La máquina de soldadura por puntos eléctrica o neumática es opcional.
Especificaciones del producto
|
Carrera del eje X
|
400 mm (personalizable)
|
Sistema operativo
|
ventanas y software |
|
Carrera del eje Y
|
400 mm (personalizable)
|
Modo de transmisión
|
Varilla roscada+carril de guía lineal de precisión
|
|
Tasa máxima de soldadura por puntos
|
0.5S/punto;1500-1800 piezas/h
|
Modo de conducción
|
Servomotor híbrido
|
|
Velocidad máxima de accionamiento del motor
|
1000 mm/segundo
|
Espesor de soldadura de níquel
|
0,1 mm-0,3 mm
|
|
Célula con carga máxima (18650)
|
Aproximadamente 500 piezas (20 * 25)
|
Dimensión
|
900L*900W*1750H
|
|
Número de grupos de archivos guardados
|
99 grupos
|
Precisión de posicionamiento
|
±0,02 mm
|
|
Peso
|
200KG
|
Peso de rodamiento horizontal
|
15 kg (OEM)
|
Lista de piezas principales
| Nombre | Cantidad |
| Módulo del eje X | 1 juego |
| Módulo del eje Y | 1 juego |
| Anfitrión de soldadura | PC 1 |
| cabeza de soldadura | 1 juego |
| Mecanismo de sujeción | 1 juego |
| Molde de soldadura | 1 juegos |
| Computadora | PC 1 |
| Controlador de movimiento | PC 1 |
| Servo motor | 2 juegos |
| Elemento neumático | 1 juego |
| Mecanizado de piezas | 1 lote |
| Sistema de control | 1 juego |
| marco de la máquina | 1 juego |
| Sistema de alarmas | 1 juego |
Operación de la máquina de soldadura por puntos de un solo lado
1. Configuración de los parámetros de soldadura en la pantalla táctil.(El mismo producto solo debe configurarse una vez)
2. Coloque el accesorio con el paquete de baterías en la posición de sujeción rápida.
3. Presione el botón de inicio, MD-ASW completará automáticamente todas las acciones de soldadura.
4. Sonido MD-ASW para solicitar al operador el reemplazo de un nuevo accesorio (paquete de batería)".
