Máquina clasificadora de celdas de batería de 11 canales Batería que pega la máquina de papel de cebada Highland
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | XW-BSM-BS11 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | USD 11000 - 12000 / pcs |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 15-20 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 PCS por mes |
|
Información detallada |
|||
| Ayuda de la célula: | 18650,26650,32650,21700 opcionales | Canal que se pega máximo: | 4 |
|---|---|---|---|
| Canal de clasificación máximo: | 21 | Fuente de trabajo del gas: | 0.5-0.8Mpa |
| Eficiencia: | 60-70PPM | Dimensión: | 1500L X 700W X 1600H milímetro |
| Instrumento: | Probador de la resistencia del voltaje de la precisión (HK3561) | Parámetros de clasificación de las baterías: | Voltaje del circuito abierto y resistencia de CA |
| Exactitud del voltaje del circuito abierto: | resolución de pantalla del rdg del ± 0,05%: 0,1 milivoltios | Exactitud de la resistencia de CA: | resolución de pantalla del rdg del ± 0,5%: 0,01 miliohmios |
| Resaltar: | Máquina clasificadora de celdas de batería de 11 canales,máquina clasificadora de celdas de batería de computadora PLC,máquina de papel de cebada Highland que se pega a la batería |
||
Descripción de producto

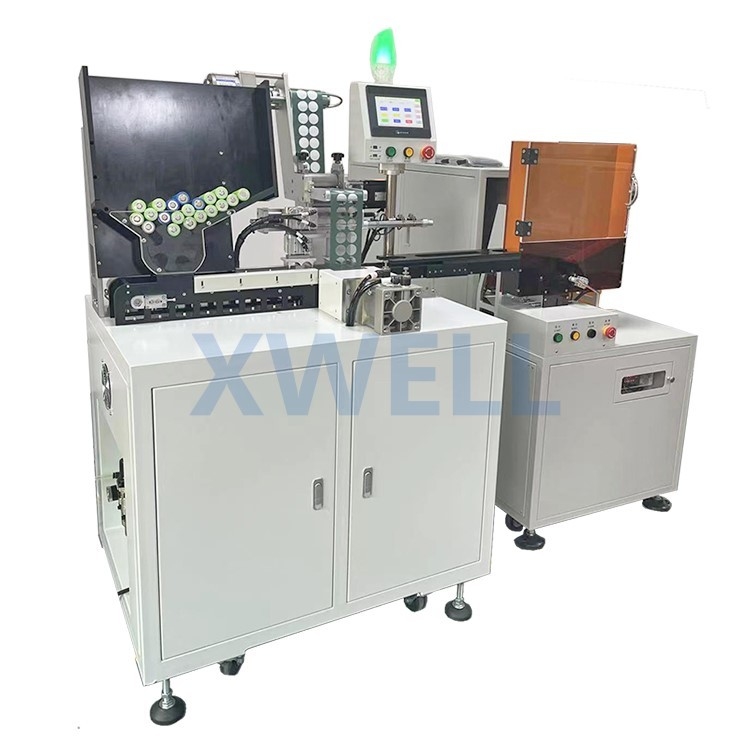

Máquina de papel de cebada Highland de pasta automática, máquina clasificadora automática de once canales con batería de litio conectada
Descripción de la máquina de clasificación y pegado
XW-BSM-BS11 Batería cilíndrica (18650, 26650, 21700...) La máquina para pegar papel de cebada highland es un equipo automático para probar y clasificar baterías cilíndricas después de pegar primero el papel de cebada highland.Este equipo es un equipo automático para probar y clasificar por la batería del PLC primero pega el papel de cebada de las tierras altas.Este equipo completa la función de prueba y clasificación por computadora PLC y PLC, y completa alrededor de 4,000 celdas cilíndricas terminadas por hora.El diseño de la estructura mecánica es simple y elegante, y el rendimiento del sistema es estable.En el mercado actual, es uno de los equipos más rentables para pegar papel de cebada de montaña y clasificar la batería cilíndrica.
Proceso de trabajo de la máquina de pegado y clasificación
Llenar toda la caja de baterías → Rotación del motor → El cilindro empuja la batería fuera de una correa para transportar la batería → La batería es empujada hacia afuera → La batería ingresa a la cinta transportadora - el cilindro de tope se libera → El tornillo impulsa la batería del cilindro hacia forme un grupo → La batería está llena de 4 varillas roscadas para mover la batería →Presione el cilindro hacia abajo → mueva la batería a la posición donde se une el papel de cebada highland → el cilindro reposiciona la batería > el motor paso a paso pega el papel de cebada highland → reciclaje de residuos → la batería terminada va a la tolva de alimentación → el cilindro empuja la batería hacia la correa de la máquina clasificadora (código de impresión Opcional) → empuja la batería → prueba la batería -> el manipulador agarra la batería después de que la batería está llena 5 → 10 los engranajes se clasifican y embalan manualmente.
Máquina de encolado y clasificaciónCaracterísticas
1. Este equipo es un tipo de dispositivo automático para detectar y clasificar baterías cilíndricas mediante PLC después de pegar primero el papel de cebada highland.
2. El equipo adopta una computadora PLC y detección y clasificación de PLC, que puede completar alrededor de 4000 celdas electrolíticas cilíndricas por hora.
3. Doble máquina integrada, alto grado de automatización, reducción de enlaces intermedios, ahorro de mano de obra.
4. La operación es simple y fácil de aprender, sin personal profesional.
5. Pantalla táctil LCD HD, interfaz de interacción hombre-máquina operación más conveniente.
6. Mitsubishi PLC+ unidad de servocontrol Panasonic importada +4 diseño de sonda, rendimiento estable, vida útil muy extendida.
7. Diseño de estructura mecánica simple y generosa, rendimiento estable del sistema.Este es un rendimiento de costo relativamente alto en el mercado en la actualidad.
8. El equipo está hecho de una placa de metal laminado en frío grueso de alta calidad y un marco de aluminio.
9. El equipo está equipado con ruedas móviles universales, lo que facilita su movimiento y transporte.
Máquina de encolado y clasificaciónEspecificación
| Fuente de electricidad | 220VAC±10%/50Hz |
| Energía | 1KW |
| Fuente de gas de trabajo | 0.5-0.8MPa |
| Batería de adaptación | 18650,26650,32650,21700 etc. |
| Eficiencia | 60-70PPM |
| Dimensión | 1500L X 700W X 1600H mm |
| Instrumento | Probador de resistencia de voltaje de precisión (HK3561) |
| Parámetros de clasificación de baterías | Voltaje de circuito abierto y resistencia de CA |
| Precisión de voltaje de circuito abierto |
± 0,05 % de lectura Resolución de pantalla: 0,1 milivoltios |
| Precisión de resistencia de CA |
± 0,5 % de la lectura Resolución de pantalla: 0,01 miliohmios |
| Canal | 13 canales |
| Riel de guía lineal | HIWIN |
| SOCIEDAD ANÓNIMA | Controlador de movimiento |
| Válvula de solenoide | AirTAC |
| Cilindro | AirTAC |
| Ruido | ≤65db |
| Equipo Movilidad de Cultivos | ≥95% |
¿Por qué necesita la máquina de pegar?
Para las celdas cilíndricas, la terminal positiva y la terminal negativa están muy cerradas, tienen el riesgo de cortocircuito cuando se ensamblan en un paquete con tira de níquel.Especialmente para aquellas baterías sin soporte de plástico.
Si pegamos un papel aislante en el borne positivo, evitaremos el riesgo de sortear el circuito.
¿Por qué necesita una máquina clasificadora?
Cuando las baterías llegan a la fábrica de paquetes de baterías, incluso el mismo lote de baterías puede tener diferentes parámetros (IR, Voltaje), especialmente cuando las baterías provienen de algunos proveedores inviables.Cuando monte la batería en un paquete de baterías, esperamos que la batería del mismo paquete de baterías tenga los mismos parámetros (IR, voltaje) tanto como sea posible, para que el rendimiento del paquete de baterías sea mejor y más equilibrado.
¿Cómo funciona la clasificadora?
La máquina clasificadora de baterías está compuesta por una estructura mecánica, un sistema de alimentación, un sistema de prueba, un sistema de control, etc. Primero, coloque la batería en el contenedor, el rodillo de la batería conduce la batería a la posición de prueba, la sonda de prueba entra en contacto con los polos positivo y negativo. De la batería, el probador lee la resistencia interna y el voltaje de la batería, el detector transmite los resultados de la prueba al controlador y el controlador coloca las baterías con diferentes parámetros en diferentes canales según la configuración.
