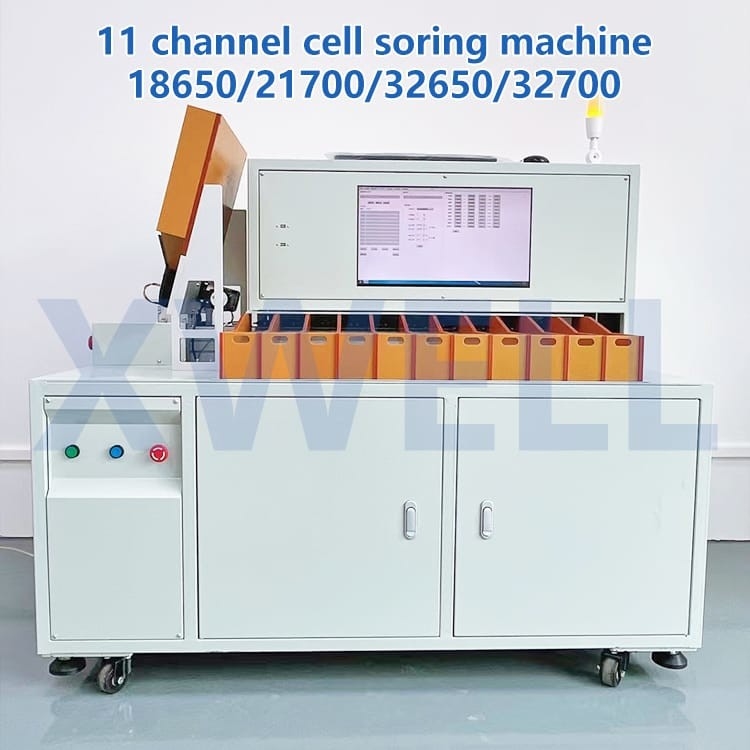

Clasificador cilíndrico 18650 de la batería de 11 canales 26650 32650 clasificadora de 21700 baterías

Descripción de producto

11 canal 18650 clasificadora del clasificador cilíndrico de la batería 26650 32650 21700

El canal 11 de la clasificadora automática cilíndrica de la batería de litio es un dispositivo para la clasificación automática del voltaje y la resistencia interna de 18650/26650/32650 de las células, y puede también separar voltaje o resistencia interna. Esta clasificación de la prueba se compone de control del PLC + del ordenador industrial de la PC. El PLC controla el motor servo de la CA, el motor de pasos y el cilindro para terminar la función de clasificación. La PC es responsable de almacenamiento de adquisición de datos y procesando, así como de datos. Cerca de 3.500 células acabadas cilíndricas se clasifican cada hora. El diseño mecánico de la estructura es simple y elegante, el funcionamiento de la prueba del sistema es estable, y la calidad es de primera clase. Es una batería cilíndrica que clasifica el equipo con buen funcionamiento costado en el mercado.

Ajuste del parámetro del metro de la resistencia interna HK3561

1. Después de confirmar que la línea conexión es normal, prensa el botón del interruptor en la parte inferior dejada del panel
2. la prensa la llave del “bloqueo de teclas” hasta “” en el lado izquierdo de la ventana de exhibición desaparece, indicando que el teclado está en estado desbloqueado.
3. prensa el “6v/60v” llave hasta el número después de “V: ” en la tercera línea de la ventana de exhibición del instrumento están cuatro decimales, indicando que la gama actual de la medida del voltaje es 6v; utilice el “auto de la gama” dominante hasta el top de la ventana de exhibición “auto” los caracteres desaparecen, y entonces prensa la “gama△” y la “gama” llaves hasta la “GAMA” en la esquina inferior derecha de las exhibiciones “02" del instrumento, indicando que la gama actual de la medida de la resistencia es 100mΩ.
4. la prensa la llave del “cambio” hasta el carácter del “cambio” aparece en la esquina inferior derecha de la ventana de exhibición, entonces prensa el “disparador +/-” dominante observar si la esquina de parte inferior izquierda de la ventana de exhibición está vacía (la exhibición vacía representa el modo interno del disparador), si se exhibe como el “TRIG” o “EXTRIG” repita este paso hasta la esquina de parte inferior izquierda de la ventana de exhibición está vacío.
5. la prensa la llave de la “velocidad” hasta el carácter “F” aparece en la parte inferior de la ventana de exhibición, confirma que no hay carácter del “cambio” en la esquina inferior derecha de la ventana de exhibición, y entonces prensa la llave de la “señal sonora” hasta que el "" desaparezca en la esquina superior izquierda de la ventana de exhibición.
6. prensa llave “remota” para observar si los caracteres que destellan “RS232” aparecen en la ventana de exhibición. Si no es “RS232”, dé vuelta al botón del “botón” a la derecha hasta los caracteres que destellan “RS232” aparecen, y entonces la prensa la llave de la “AUTORIZACIÓN” para observar el control si el carácter que destella “Br-19200” aparece en la ventana de exhibición, si no es “Br-19200”, da vuelta al botón del “botón” a la derecha hasta el carácter que destella “Br-19200” aparece, y entonces prensa que la llave de la “AUTORIZACIÓN”.
7. Después de que el instrumento se haya utilizado por un periodo de tiempo, debe ser reset y calibró para asegurar la exactitud de la prueba. Refiera por favor a la página 22 “del manual HK3561” para el método específico de la operación.
8. Después de las operaciones antedichas se terminan, por favor prensa la llave del “bloqueo de teclas” hasta que el "" aparezca en el lado izquierdo de la ventana de exhibición, para cerrar el ámbito fundamental y el ajuste esté terminado.

Especificación de producto
