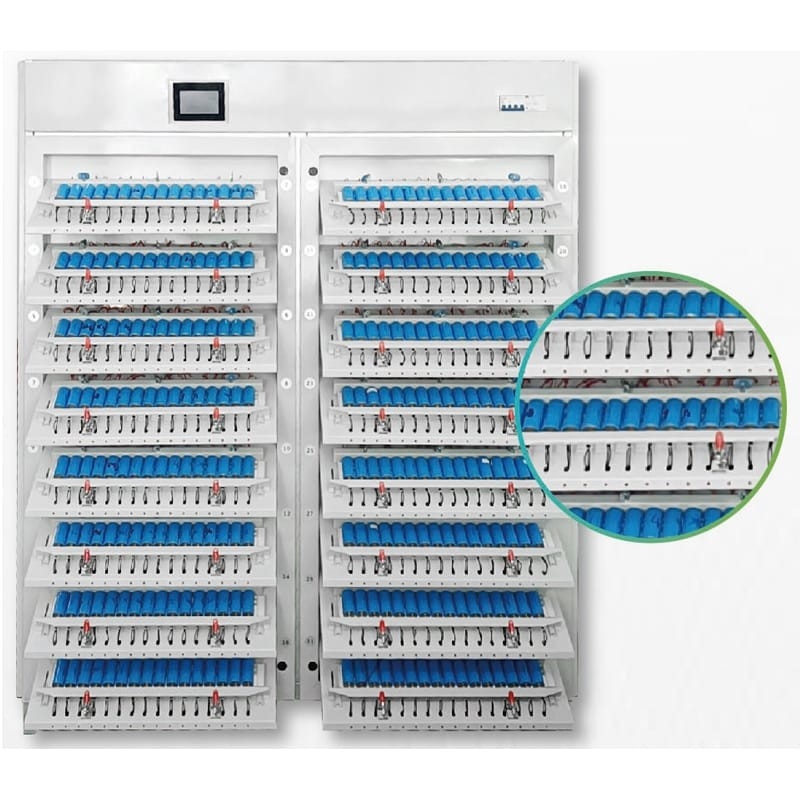

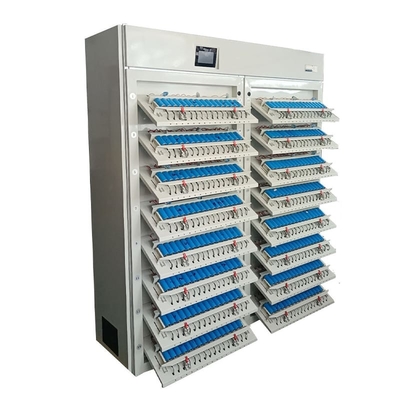

Probador de la capacidad de la batería 18KW 18650, analizador cilíndrico de la descarga de la batería de la célula
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | S11-512-6A |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | USD 7900/pcs |
| Detalles de empaquetado: | caja de madera |
| Tiempo de entrega: | 15-20 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 PC por mes |
|
Información detallada |
|||
| Voltaje y corriente del canal: | 5V/3A | Número de canal: | 512 Channnels |
|---|---|---|---|
| Energía entrada máxima: | 18kW | Gama constante del ajuste del voltaje: | Carga: 0.02V~5V |
| Gama de medición: | 0V~5V | Tiempo de muestreo del canal: | 0.1s |
| Exactitud del tiempo: | el ±0.01% | Registre las condiciones: | TimeT△: 1s~60min |
| Resaltar: | Probador de la capacidad de la batería 18KW 18650,Probador cilíndrico de la capacidad de 18650 baterías,Analizador cilíndrico de la descarga de la batería |
||
Descripción de producto
Equipo de formación y de clasificación de la célula cilíndrica de la prueba de la máquina 512 del canal 18650 del polímero de litio de la batería de la capacidad del probador de prueba
Descripción de producto
Número de canales del equipo: 512 canales en total
Dimensión total: 1620 (W)*550 (D)*1840 (H) milímetro
Color del chasis: Estándar de blanco (adaptable)
Forma del accesorio: Positivo superior y bajar negativo, accesorio (acentuado/plano/dos pedazos) opcional
Espaciamiento del accesorio: 40m m
Altura de la batería favorable: Ajustable dentro 100m m
Fuente de alimentación de trabajo: El AC380V±10% de cinco cables trifásico, 50HZ
Consumo de energía de trabajo: ≤ 9KW
Ambiente de trabajo: ℃ de la temperatura 0-40, ≤ el 80% de la humedad relativa
Modo de la disipación de calor: Entrada de aire natural y extractor ascendente
Características de producto
Gama de la medida del voltaje: 0-5V
Gama del voltaje de la batería: 0-4.5V de carga; Descarga 4.5-2V
Constant Voltage Range: 2.5-4.5V
Exactitud del voltaje: ± (1 lectura del ‰ + 1 ‰ completo)
Resolución del voltaje: 1mV
Estabilidad del voltaje: ‰ del ≤ 1
Gama actual: Charging20mA-2A; Descarga 20mA-2A
Exactitud actual: ± (1 lectura del ‰ + 1 ‰ completo)
Resolución actual: 1mA
Estabilidad actual: < 1="">
Ventajas del producto
Modo de control: Instalación de software, conexión del ordenador, trabajo del equipo, control entero del gabinete
Modo de la comunicación: Puerto serie, velocidad 57600
Determinación de proceso: Hasta 32 pasos y 256 ciclos pueden ser fijados
Modo de carga: Voltaje actual, constante constante, voltaje actual y constante constante
Condiciones de carga del atajo: Voltaje, actual, tiempo, capacidad
Modo de la descarga: Corriente constante
Condiciones del atajo de la descarga: Voltaje, tiempo, capacidad
Función de la protección: Sobre voltaje, bajo voltaje, encima actual, debajo actual, sobre la protección de la capacidad, protección del poder-apagado, recuperación del punto de desempate de los datos
Gama de tiempo: Cualquier ajuste en el plazo de 0-30000 minutos, unidad de tiempo: minuto
Precisión del tiempo: ≤±1 ‰
Período de la inspección por muestreo: ≤ 8S
Frecuencia mínima de la grabación de datos: ≤8S
Clasificación de la batería: Clasificando según capacidad, tiempo, voltaje del circuito abierto, la plataforma de la descarga, el etc
La informática: Puede registrar datos tales como voltaje, corriente, tiempo y capacidad, calcula automáticamente el ratio de carga actual constante, la pérdida de la capacidad, la eficacia de la descarga, el voltaje medio, el voltaje mediano y otros datos, y proporciona la curva de los datos y el diagrama del ciclo; La salida generó el texto, Excel, palabra, o fichero del formato de la base de datos de MDB.
Especificación de producto
|
Voltaje del canal y
actual |
5V/3A
|
|||
|
Número de canal
|
512 Channnels
|
|||
|
Número de unidad paralelo por el canal
|
1
|
|||
|
Tipo entrado de la CA
|
3 fase AC380V ±10%/50Hz
|
|||
|
Energía de entrada máxima
|
18KW
|
|||
|
Ruido
|
≤65dB
|
|||
|
Modo del cableado de la fuente de corriente ALTERNA
|
Conexión de cinco cables trifásica
|
|||
|
El factor de poder de
fuente de alimentación |
≥0.99 (el poder de la carga es más el de 30% de poder clasificado)
|
|||
|
Tarifa actual total de la distorsión
|
EL THD≤5%
|
|||
|
Eficacia de conversión
|
Cada eficacia de conversión del vínculo es más el de 85%
|
|||
|
|
Ajuste constante del voltaje
gama |
Carga: 0.02V~5V
|
||
|
Voltaje mínimo de la descarga
|
Descarga: 1V~5V
|
|||
|
Gama de medición
|
0V~5V
|
|||
|
La resolución del voltaje
|
0.1mV
|
|||
|
Exactitud del control
|
± (0.05%RD+0.05%FS)
|
|||
|
Exactitud de la medida
|
± (0.05%RD+0.05%FS)
|
|||
|
|
Gama de carga de la configuración actual
|
0.02A~3A
|
||
|
Descarga de la gama de la configuración actual
|
0.02A~3A
|
|||
|
Gama de medición
|
0A~3A
|
|||
|
La resolución actual
|
ANUNCIO mordido 16, DA
|
|||
|
Exactitud del control
|
± (0.05%RD+0.05%FS)
|
|||
|
Exactitud de la medida
|
± (0.05%RD+0.05%FS)
|
|||
|
Deriva de la temperatura
|
25PPM/℃
|
|||
|
Poder
|
Máximo del monocanal
de potencia de salida |
30W
|
||
|
|
Muestreo del canal
tiempo |
0.1s
|
||
|
Tiempo de respuesta actual
|
El tiempo de subida actual máximo 20ms |
|||
|
Pasos que fijan la gama de tiempo
|
1min~1024min
|
|||
|
Tiempo
exactitud |
el ±0.01%
|
|||
|
Modo del sistema del paso
|
Redactor de forma (pasos de trabajo máximos: 128)
|
|||
|
Registros de datos
|
Registre las condiciones
|
TimeT△: 1s~60min
|
||
|
Carga
|
Modo de carga
|
carga Constante-actual, carga del Constante-voltaje, Constante-actual
y constante-voltaje que carga, constante-poder que carga, carga constante de la resistencia |
||
|
Pare la condición
|
Voltaje, actual, tiempo y capacidad, - ΔV
|
|||
|
Descarga
|
Modo de Disharging
|
Descarga actual constante, descarga de la potencia constante, descarga constante de la resistencia
|
||
|
Condiciones de parada
|
Voltaje, actual, tiempo y capacidad
|
|||
|
Ciclo
|
Número de ciclos
|
1~30000 veces
|
||
|
Solos pasos de funcionamiento del ciclo
|
128
|
|||
|
|
Protección del hardware
|
El revés de la batería conectar la protección
|
||
|
Protección del cortocircuito
|
||||
|
Protección pobre del contacto de la batería
|
||||
|
La medida de la protección de circuito del doble del voltaje de la batería
|
||||
|
Protección de software
|
Protección de datos cuando apagón
|
|||
|
Protección de datos off-line del establecimiento de una red
|
||||
|
Voltaje del umbral y voltaje máximo, corriente mínima, el límite actual, la capacidad del límite y parámetro de la temperatura límite
determinación de la protección |
||||
|
Características del canal
|
Con la estructura de lazo cerrado doble, la conversión constante actual constante del voltaje puede ser la transición suave, que puede con eficacia
prevenga el punto actual y el impacto actual grande a las baterías, protege las baterías |
|||
|
MOD del control de canal
|
Cada control de los ajustes del canal para los pasos de trabajo independientes
|
|||
|
Base de datos
|
Usando el SQL, MySQL, TIENE ACCESO a la base de datos gestión centralizada, datos de prueba, compatibles con el sistema de fabricación de la ejecución (MES) de
el equipo, facilitar parámetros de la recopilación de datos y de control de diverso equipo publicó y comunicación que eliminaba errores y mantenimiento (el formato de la base de datos se puede modificar para requisitos particulares según el cliente requiere) |
|||
|
Modo de salida de datos
|
Excel, Txt
|
|||
|
Tipo de la curva
|
Capaz de elaborar la curva correspondiente de la relación en curso de cada batería en, incluyendo curva del voltaje/del tiempo, actual/tiempo
curva, capacidad/tiempo curva y curva de la capacidad/del voltaje |
|||
|
Exploración del código de barras
|
Con la función de la exploración del código de barras de la ayuda del código de barras de las baterías
|
|||
|
Gestión de datos y rastreabilidad de la historia
|
||||
|
Modo de la comunicación de uppecomputer de conexión
|
De acuerdo con el protocolo del TCP/IP |
|||
|
Interfaz de comunicaciones
|
Puerto de red (RJ45), uno mismo-adaptación del 10M~1000M
|
|||
|
Sistema ampliarse
|
A través de los interruptores y de los routeres para ampliar la comunicación
|
|||
|
Tipo del gabinete
|
Para adaptarse al paquete cilíndrico, suave, cáscara de aluminio cuadrada
|
|||
|
Tamaño de gabinete
|
Longitud, anchura, altura: 1600mm×600×1875m m
|
|||
|
Grado de la protección del IP
|
IP40
|
|||

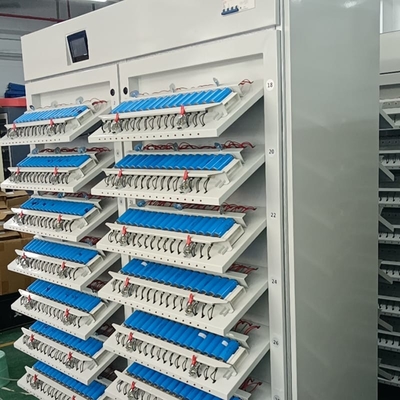

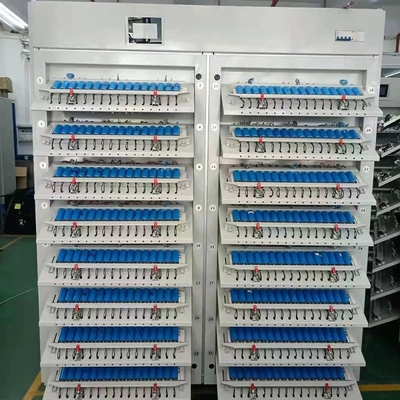

Detalles de la niveladora de la carga y de la descarga de la batería
Fábrica de los equipos de prueba de la batería de XWELL
