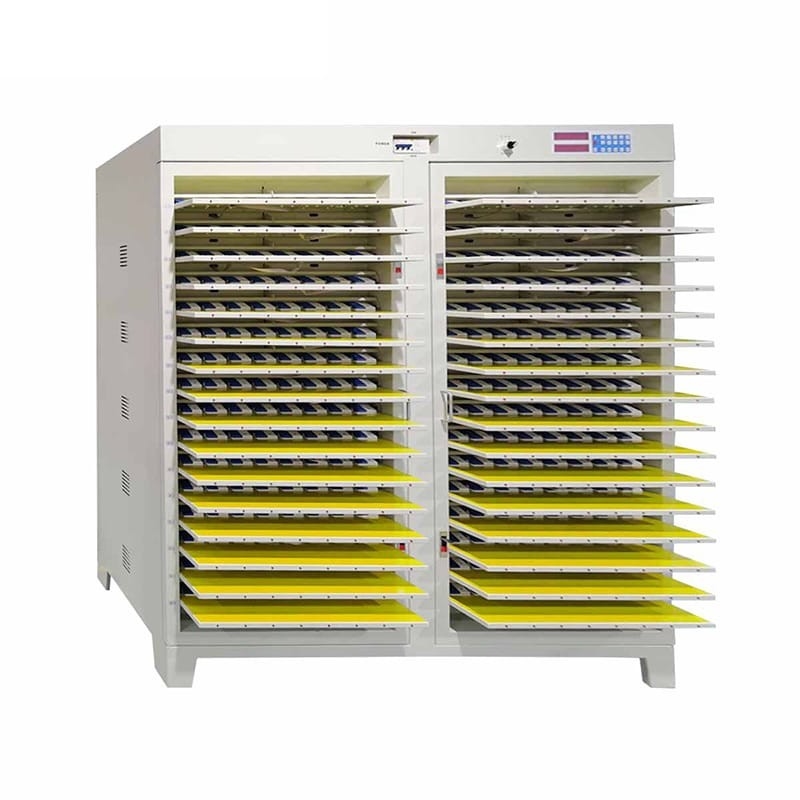

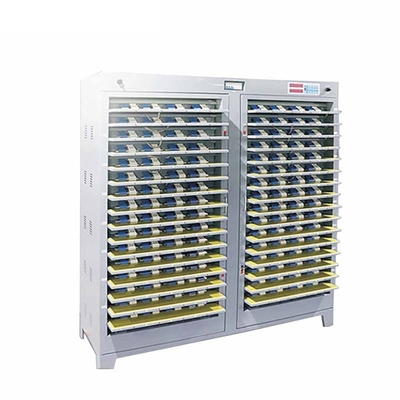

Canal 4.5V de Li Ion Battery Cell Grading Machine 512 para la batería 18650
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | S11-512-6A |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | USD 7900/pcs |
| Detalles de empaquetado: | caja de madera |
| Tiempo de entrega: | 15-20 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 PC por mes |
|
Información detallada |
|||
| Canal no.: | 512 | Método de control del flujo de trabajo: | Control entero de la cabina |
|---|---|---|---|
| modelo de carga: | Voltaje constante, corriente constante | Condición del atajo de la carga: | Voltaje, actual, tiempo, capacidad |
| Modo de la descarga: | Constant Current | Condición del atajo de la descarga: | Voltaje, tiempo, capacidad |
| Ciclo de la inspección por muestreo: | ≤10s | Gama de la medida del voltaje: | Carga: 0~4.5V, descarga: 4.5~2.5V |
| Gama del voltaje de la batería: | 3~4.5V | EXACTITUD DEL VOLTAJE: | ± (0.05%RD+0.1%FS) |
| Resaltar: | Li Ion Battery Cell Grading Machine,niveladora de la célula de batería 4.5V,512 probador de la carga del canal 18650 |
||
Descripción de producto
512 inspector del analizador del probador de la capacidad de la descarga de la batería del ion 18650 de Li del canal
Descripción de producto
TOB-512-2L el dispositivo se compone principalmente de un interfaz de comunicaciones y de un gabinete de la detección de la batería. El gabinete de prueba de la batería se compone de la abrazadera de la batería y de un cuerpo de la placa a colocar el accesorio, una fuente constante actual constante del voltaje, un circuito de control del registro, un circuito de muestreo, un solo microordenador del microprocesador y un panel de control.
Características de producto
1. Cada equipo puede hacer la carga actual, constante constante del voltaje y la descarga actual constante para 512 PC de la célula que está dentro de la gama del voltaje.
2. Fuente de alimentación actual-constante constante del voltaje, corriente constante al voltaje constante que cambia sin el impacto, especialmente conveniente para los requisitos de carga de la batería de ión de litio
3. El dispositivo adopta el ordenador monopastilla del AVR como el centro de control, y coopera con el circuito de muestreo periférico, que se puede controlar por el ordenador superior. Cuando está conectada con el ordenador, la carga y la curva de descarga completas de todos los canales pueden ser ahorradas, o puede ser separada del ordenador superior y ser actuada por el panel de control. Carga constante actual constante del voltaje, prueba actual constante de la descarga, clasificando por tiempo, el etc.
4. Cada batería tiene su propia fuente actual y constante constante independiente del voltaje, y el lazo de uno mismo-formación no se afecta.
5. Un LED se monta en cada uno de los accesorios de la batería como exhibición de situación operativa, y cuando se termina la descarga, puede ser utilizado para indicar la clasificación de la capacidad de la batería.
6. Detección en tiempo real cada voltaje de la batería, al cargar, primero carga actual constante, cuando el voltaje de la batería alcanza el valor de sistema, transferirá suavemente al voltaje constante que carga, cuando se satisface el tiempo determinado o la condición actual de la terminación, los extremos de carga. Cuando se descarga la corriente constante, cuando el voltaje de la batería es más bajo que el valor determinado, los extremos de la descarga y los indicadores luminosos correspondientes de la batería para arriba.
7. Con la función de la protección del poder-abajo, el flujo de trabajo original puede continuar corriendo después del poder detrás
8. El ordenador superior puede fijar 32 parámetros del paso de funcionamiento y 256 ciclos. Cada ordenador superior puede conectar 1 a 15 sistemas del solo sistema del microordenador del microprocesador. (sugiera debajo de 10 sistemas)
características del programa 9.Supporting
1) . Utilice el interfaz gráfico de la operación para exhibir datos tales como voltaje, corriente, época, y capacidad de cada batería, y exhiba la situación de trabajo correspondiente y las condiciones anormales en diversos colores.
2) Indicación dividida en segmentos arbitraria de la capacidad de la batería (hasta 100 segmentos)
3) Los puntos de referencias se pueden registrar según las condiciones de cambio del voltaje, de la corriente y de la hora de formar una carga y datos completos de la curva de descarga, y el intervalo de tiempo de los puntos de referencias de la curva es los segundos ≤10.
4) Batería que clasifica la función bajo diversas condiciones (capacidad, tiempo, abierto
voltaje del circuito, plataforma de la descarga, etc.)
5) Cálculo automático del ratio de carga actual constante, de la pérdida de la capacidad, de la eficacia de la descarga, del voltaje medio, del voltaje mediano, del etc.
6) Ajuste de permiso del operador, operación jerárquica
7) Puede exhibir la curva de la carga y de descarga, diagrama del ciclo
Especificación de producto
| Canal no. | 512 |
| Método de control del flujo de trabajo | Control entero de la cabina |
| Modelo de carga | Voltaje constante, corriente constante |
| Condición del atajo de la carga | Voltaje, actual, tiempo, capacidad |
| Modo de la descarga | Corriente constante |
| Condición del atajo de la descarga | Voltaje, tiempo, capacidad |
| Ciclo de la inspección por muestreo | ≤10s |
| Gama de la medida del voltaje | 0~5V, resolución 1mV |
| Gama del voltaje de la batería | Carga: 0~4.5V, descarga: 4.5~2.5V |
| Gama constante del voltaje | 3~4.5V |
| Exactitud del voltaje | ± (0.05%RD+0.1%FS) |
| Gama actual | Carga: 0.01-2A, descarga: 0.01-2A, resolución: 1mA |
| Exactitud actual | ± (0.1%RD+0.1%FS) |
| Gama del sistema del tiempo | Cualquier ajuste en el plazo de 0~30000 minutos, la unidad de tiempo es mínimo |
| Exactitud del tiempo | el ≤±0.1% |
| Tipo de la abrazadera | Accesorio de cuatro cables del método |
| La abrazadera ajusta la gama | 10mm-90mm |
| Tipo de la batería de la ayuda | Célula del cilindro |
| Fuente del voltaje | 3 alambre de la fase 4, el AC380V±5%, 50HZ, poder consumption15KW |
| método de la comunicación | RS485, velocidad 57600 |
| Tamaño de la máquina | 1440m m (longitud) ×500mm (anchura) ×1840mm (altura |
| ambiente de trabajo | Temperatura: 0-40℃, relacionado el temperature≤85% |
| Corriente de funcionamiento a carga plena | Formación a 15A, formación cero de la fase a 3A |
| Corriente de lanzamiento del dispositivo | Momento de cierre del interruptor del aire sobre 60A |
| N.W | Anout 300kg |
|
Tubería del sistema |
Configuración mínima del sistema informático: CPU sobre P4, memoria sobre 2G, espacio de disco duro sobre 200G, pantalla a color de EGA/VGA, un CD-ROM, un ratón, MicrosoftTM Windows XP y arriba, un puerto de comunicación serial disponible RS232, impresora de la ayuda de Windows. El sistema informático es autónomo por el usuario, y el número de sistemas del microordenador se determina según necesidades reales. |
Fuente de XWELL toda clase de niveladora de la batería para las células cilíndricas y las células prismáticas
