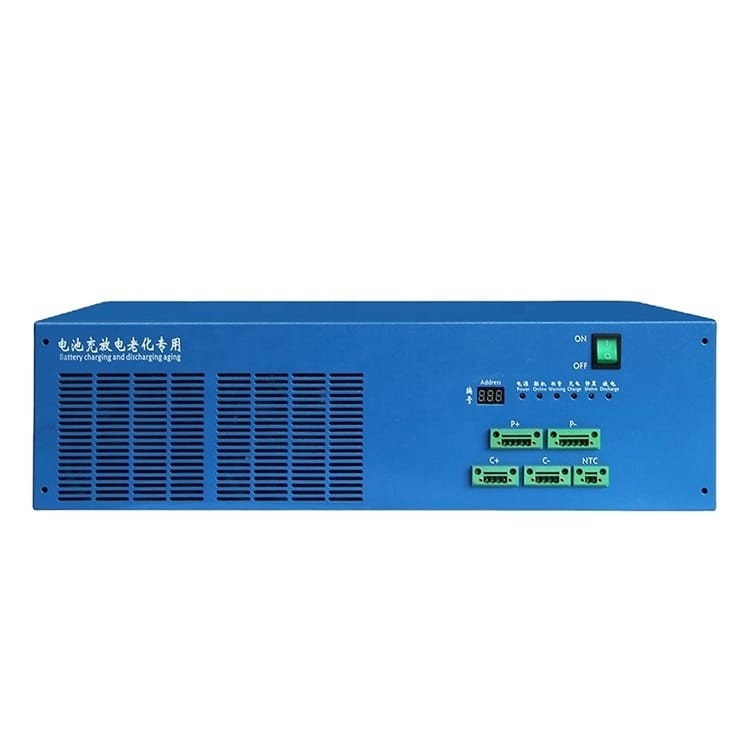

Revés anti del equipo de prueba de la célula de batería del canal de Singel 70V 5A
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | XWELL |
| Certificación: | CE |
| Número de modelo: | BCDS70-5-10 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | USD 2000/pcs |
| Detalles de empaquetado: | caja de madera |
| Tiempo de entrega: | 15-20 días |
| Condiciones de pago: | T/T, Western Union, L/C |
| Capacidad de la fuente: | 100 PC por mes |
|
Información detallada |
|||
| CA entrada: | CA 380V ±15%/50/60±5Hz | De potencia de salida: | 24 KILOVATIOS |
|---|---|---|---|
| Corriente entrada: | 42,9 A/Phase | Energía entrada: | 28,2 kilovatios |
| Gama de la salida del CV: | 3~70V | Voltaje mínimo de la descarga: | 3 V |
| Exactitud: | ± (0,05% del FS+0.05% de RD) | Estabilidad: | ± 0,1% del FS |
| Gama/canal de la salida: | 0.5A~10A | ||
| Resaltar: | probador de la descarga de la capacidad de la batería 70V,Equipo de prueba reverso anti de la célula de batería,Equipo de prueba reverso anti de la célula de batería |
||
Descripción de producto

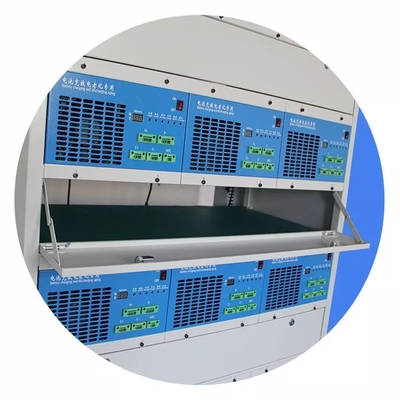

probador del gabinete del envejecimiento de la batería de las células del litio del canal de 70V 5A 10A Singel que carga y que descarga la máquina de envejecimiento
Descripción de producto
El gabinete de envejecimiento de la serie de los BCD se utiliza principalmente para la prueba de ciclo de la carga y de la descarga de la batería de litio acabada. Los artículos de la prueba incluyen: voltaje de la protección de la carga de la batería, voltaje de la protección de la descarga, capacidad, etc.; el equipo tiene 4 pasos de la prueba de la carga, descargando, dejando de lado, y completando un ciclo corrigiendo los pasos correspondientes, la batería se puede probar según el proceso determinado.
Características de producto
Función de carga: con la función de carga constante del voltaje actual y constante
Función de la descarga: con la función actual constante de la descarga
Interfaz de la carga y de la descarga: cumpla completamente los requisitos del mismo puerto y del puerto separado para cargar y descargar
la batería, es decir, 2 alambres (P+ p) y 3 alambres (P+ p c), y puede envejecer el electrodo positivo para proteger la placa negativa
de descargar el tipo batería de la herramienta eléctrica (CH+ P+ p) de la protección
Compruebe la protección del voltaje: cargando y descargando la batería, puede comprobar si la protección de la carga de la batería y
trabajo de la protección de la descarga.
Registre la capacidad de la carga y de la descarga: cargue y descargue la batería, y registre la capacidad de la carga y de la descarga del
batería.
Protección de la seguridad: función anti-reversa de la protección de la conexión; voltaje superior y un límite más bajo que fija la protección; descarga segura
protección actual.
Modo de conexión del puerto serie: Si el instrumento es solo o menos de 3, puede ser conectado con la PC a través del puerto serie,
cuál puede reducir la complejidad de usar el instrumento.
Modo de conexión de red: Si hay más de 3 instrumentos, el modo de conexión de red puede ser utilizado. El ordenador de la PC solamente
necesidades de proporcionar un puerto de red para controlar menos de 60 instrumentos.
Sistema de control: El sistema informático del instrumento de envejecimiento adopta el modo clásico y maduro de C/S, y el modo de la comunicación es
puerto serie y red.
Software de la gestión: De acuerdo con el sistema operativo Windows, usando base de datos SQL para almacenar los datos de prueba, que facilita grandemente
personal para preguntar y para exportar datos en línea. Según el código de barras de la batería, tiempo, y número de dispositivo, usted puede ver la carga y
la curva de envejecimiento de la descarga, y usted pueden también exportar la curva.
Ventajas del producto
se requiere el modo de red del 1.In, en línea automáticamente, ninguna conexión manual. la base de datos de 2.Use Mysql para ahorrar datos, para asegurarse de que los datos no serán perdidos, proporciona la función del detrás-control de los datos de la medida. 3. una pequeña cantidad de instrumentos, usted puede comunicar con software de la PC a través de puerto serie. los instrumentos 4.Many pueden utilizar la red para comunicar con software de la PC, reducir el interfaz del ordenador, solamente un interfaz, usted pueden controlar todos los instrumentos, para asegurar el tiempo real y la integridad de los datos de la comunicación. el instrumento 5.The proporciona P + y los P-interfaces, así como el CH + y el CH, que pueden medir las baterías y carga y descarga acabadas especiales en un instrumento.
Especificación de producto
|
CA entrada
|
CA 380V ±15%/50/60±5Hz
|
|
|
De potencia de salida
|
24 KILOVATIOS
|
|
|
Corriente entrada
|
42,9 A/Phase
|
|
|
Energía entrada
|
28,2 KILOVATIOS
|
|
|
Voltaje
|
Gama de la salida del CV
|
3~70V
|
|
Voltaje mínimo de la descarga
|
3 V
|
|
|
Exactitud
|
± (0,02% del FS+0.02% de RD)
|
|
|
Estabilidad
|
± 0,1% del FS
|
|
|
Actual
|
Gama/canal de la salida
|
0.5A~10A
|
|
Exactitud
|
± (0,05% del FS+0.05% de RD)
|
|
|
Corriente del atajo del CV
|
0.2A
|
|
|
Estabilidad
|
± 0,1% del FS
|
|
|
Poder
|
De potencia de salida/canal
|
6KW
|
|
Estabilidad
|
el ±0.2% de FS
|
|
|
Tiempo
|
Tiempo de respuesta actual
|
Tiempo de levantamiento máximo: 5ms (el 10% al 90% o el 90% al 10%)
|
|
Tiempo del paso de funcionamiento
|
≤ (365*24) h/step, tiempo format-00: 00:00.000 (h, m, s, ms)
|
|
|
Datos
expediente |
Registro de datos
condiciones |
Intervalo mínimo del registro de datos: 10ms (conectado con el canal AUX.: 100ms)
|
|
Cambio mínimo del voltaje: 0.12V
|
||
|
Cambio actual mínimo: 0.2A
|
||
|
Frecuencia
|
100Hz (conectado con el canal AUX.: 10Hz)
|
|
|
Carga
|
Modo de la carga
|
Voltaje actual, constante constante, corriente constante y voltaje, potencia constante
|
|
Condición del atajo
|
Canal principal: Voltaje, actual, ΔTime, capacidad, - ΔV
|
|
|
Descarga
|
Modo de la descarga
|
Potencia actual, constante constante, resistencia constante
|
|
Condición del atajo
|
Canal principal: Voltaje, actual, ΔTime, capacidad
|
|
|
Pulso
Modo |
Carga
|
Potencia actual, constante constante
|
|
Descarga
|
Potencia actual, constante constante
|
|
|
Anchura de pulso mínima
|
100ms
|
|
|
Ciclos del pulso
|
hasta 32
|
|
|
Interruptor de Chg y de Dischg
|
Apoyado
|
|
|
Condición del atajo
|
Voltaje, tiempo
|
|
|
Simulación
|
Carga
|
Potencia actual, constante constante
|
|
Descarga
|
Potencia actual, constante constante
|
|
|
Condición del atajo
|
Tiempo, número de línea
|
|
|
Cambio que cambia continuo y Dischange
|
Un paso de la simulación puede realizar continuo
el cambiar de la carga a la descarga |
|
|
Número de paso del límite
|
1 millón
|
|
|
Ciclo
|
Ciclos máximos
|
65535
|
|
Pasos máximos
|
254
|
|
|
Jerarquía del ciclo
|
3
|
|
|
Protección
|
Protección de datos del poder-apagado
|
|
|
Modo de operación off-line
|
||
|
Condiciones definidas por el usario de la protección,
por ejemplo corriente/voltaje limitados superiores y más bajos, tiempo de retraso, temperatura, etc. |
||
|
Eficacia de la carga y de la descarga
|
>el 85%
|
|
|
Nivel de la protección
|
IP20
|
|
|
Canales paralelos
|
apoyado,
Los canales paralelos no apoyan pulso y la prueba de la simulación |
|
|
Característica de los canales
|
Pares independientes de lazo cerrado para el constante
|
|
|
Reacción de la energía
|
La energía de la descarga se puede alimentar de nuevo a la rejilla
|
|
|
Modo de control de los canales
|
Control independiente
|
|
|
Ruido
|
≤65dB
|
|
|
Base de datos
|
MySQL
|
|
|
Communicatin
|
TCP/IP
|
|
|
Exportación de los datos
|
EXCEL, TXT, CSV, pdf, diagrama/gráfico
|
|
|
Accionamiento de disco
|
500GB
|
|
|
Sistema operativo
|
Windows 7/8/10 pedazo 64
|
|
|
Puerto de comunicación
|
Puerto Ethernet, comunicación de las ayudas de comunicación de la PODER
con BMS para obtener voltaje y temperatura de la célula en BMS |
|
|
Artículos
|
Valores
|
|
|
Número de canales
|
4
|
|
|
Dimensiones (W*D*H) (milímetros)
|
W*D*H: 600*800*1300 (milímetro)
|
|
|
Requisito del ambiente de trabajo
|
||
|
Artículos
|
Valores
|
|
|
Temperatura del ambiente de la operación
|
-10℃~45℃ (cuando la temperatura es 25±10℃,
se garantiza la exactitud de la medida: la exactitud deriva 0,005% de FS/℃) |
|
|
Temperatura del ambiente del almacenamiento
|
-20℃~50℃
|
|
|
Humedad del ambiente de la operación
|
Derecho del ≤70% (ninguna condensación de la humedad)
|
|
|
Humedad del ambiente del almacenamiento
|
Derecho del ≤80% (ninguna condensación de la humedad)
|
|
