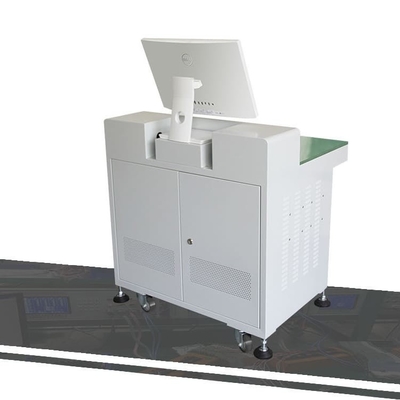

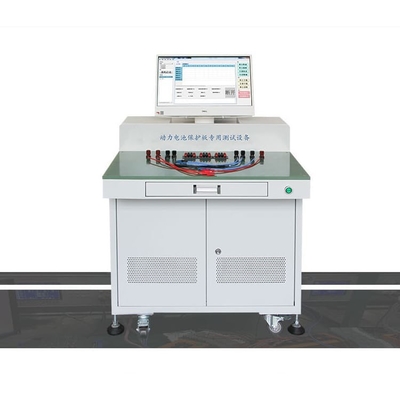

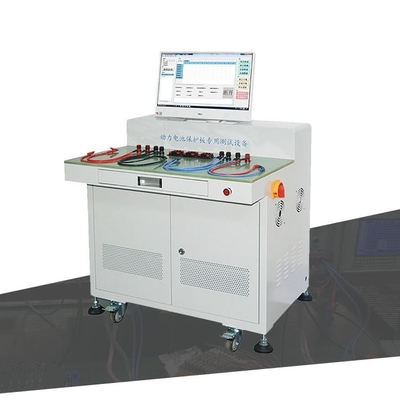

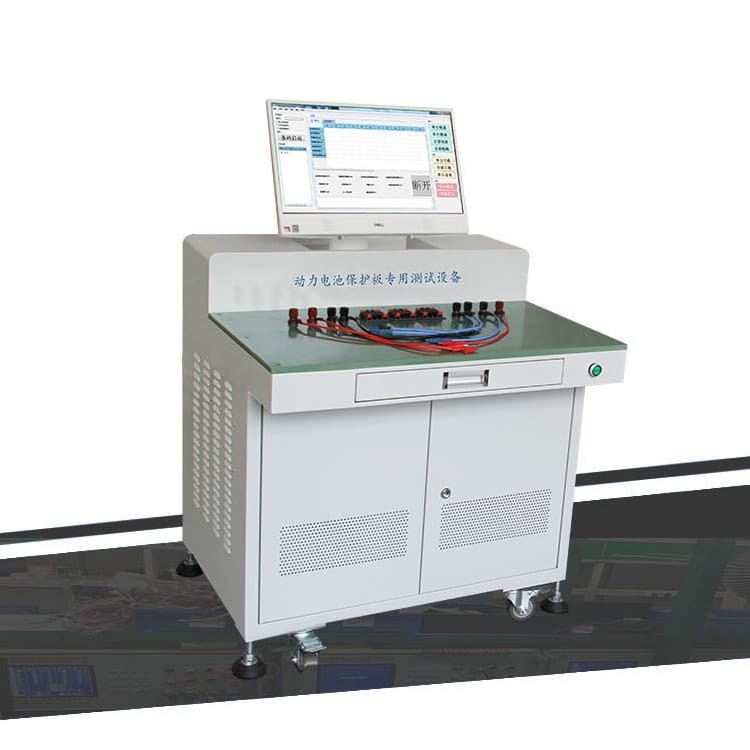

Sistema BMS Testing Machine, cámara del PWB de la prueba de la batería de litio 150A

prueba del PCM de la célula del ion de la prueba del sistema del PWB del tablero de producción de la batería del litio Lifepo4 del laboratorio de 24S 32S BMS Tester Machine For Li

Descripción de producto
Se utiliza principalmente para detectar si los indicadores funcionales del tablero de la protección de la batería del poder están dentro de la gama del parámetro, para proporcionar un sistema de los estándares de la detección para el personal. Se utiliza principalmente para probar al tablero de la protección de la batería del poder de fabricante del fabricante del tablero de la protección y de la batería del poder.
Función

El sistema de prueba del tablero de la protección se divide en dos tipos: Prueba rápida y prueba exacta
Prueba exacta: Puede detectar exactamente los valores exactos de los diversos parámetros funcionales del tablero de la protección de la batería del poder (el error es 5mv), que es conveniente para el depuración y el desarrollo de muestras, y proporciona un sistema de los estándares para la detección rápida para los personales del R&D.
Prueba rápida: Según los parámetros de diseño del tablero de la protección, los parámetros de la prueba se fijan para realizar la prueba rápida, que es conveniente para que los fabricantes del tablero de la protección y los fabricantes de la batería del poder realicen la prueba y el envío rápidos en grande. Al mismo tiempo, es conveniente para la prueba del tablero de la protección de los diversos esquemas del hardware y de algunos esquemas del software.

Funcionamiento

Artículos de la prueba rutinaria: Prueba de resistencia interna, prueba del cargo excesivo y del overdischarge, recuperación del cargo excesivo, prueba de recuperación del overdischarge, prueba de la sobreintensidad de corriente (que carga y que descarga sobreintensidad de corriente), voltaje de la protección del cargo excesivo, voltaje de la recuperación del cargo excesivo, sobre voltaje de la protección de la descarga, sobre voltaje de la recuperación de la descarga, la protección de la sobreintensidad de corriente, el etc
Artículos especiales de la prueba: Prueba de la protección del cortocircuito (refiere al nivel real del microsegundo de la prueba de la protección del cortocircuito). Sola prueba del consumo del uno mismo de la sección (refiere al consumo verdadero y exacto del uno mismo de cada sección). Igualación del voltaje actual y de igualación (puede comprender exactamente la igualación de voltaje de apertura actual y de igualación).
Tipos de tableros de la protección que apoyan la prueba: LiFePO4, LiCoO3, LiMn2O4

Parámetro técnico

Módulo de gran intensidad: El nivel actual es 150A y la exactitud actual es 0.1A.
Módulo del voltaje: Gama 0.5-5V, salida programable 0.5-5V, precisión 5mV del voltaje del voltaje.
Módulo del cortocircuito: Condensador estupendo, simular completamente el voltaje de la batería del paquete, tablero de la protección del cortocircuito inmediatamente, exactamente tiempo del cortocircuito de la captura y corriente.
Requisitos del ambiente de la estructura y de trabajo del aspecto del producto

Tamaño del equipo: Equipe el volumen 550*500*220m m;
Peso neto: 20KG
Ambiente del trabajo: La fuente de alimentación de trabajo requiere la entrada de la CA 220 V, gama de fluctuación del poder (170-260 V), temperatura del ambiente de trabajo - del ℃ 10 al ℃ 40, trabajando humedad de 10% a 90%, y el poder máximo de 750 W, que aparece solamente bajo condición de gran intensidad.

Especificaciones de producto


Podemos también proporcionar el máximo sobre corriente de la protección de la descarga: 120A, que es 24 probadores del tablero de la protección de la serie.
