Máquina 1A-120A del probador de Bms del tablero del PWB sobre valor de la protección de la descarga

Descripción de producto

1-24 sistema del tablero de la protección de la placa protectora BMS Testing Machine Equipment del probador del PWB de la batería de Ebike de la serie

Descripción de producto


Se utiliza principalmente para la prueba de la seguridad del tablero de la protección de la batería de litio, y puede ser compatible con los diversos tipos comunes de tablero de la protección en el mercado, tal como el mismo puerto de polo positivo (puerto partido), el mismo puerto de polo negativo (puerto partido), el polo positivo que carga y polo negativo que descarga, etc. Es ampliamente utilizado, que es conducente a mejorar la eficacia de la producción y a facilitar el control de calidad.

Función

Prueba rápida, prueba y modo exacto del laboratorio, etc.

Prueba exacta: Puede detectar exactamente los valores exactos de los diversos parámetros funcionales del tablero de la protección de la batería del poder (el error es 1mV), que es conveniente para el depuración y el desarrollo de muestras, y proporciona un sistema de los estándares para la detección rápida para los personales del R&D.
Prueba rápida: Según los parámetros de diseño del tablero de la protección, los parámetros de la prueba se fijan para realizar la prueba rápida, que es conveniente para que los fabricantes del tablero de la protección y los fabricantes de la batería del poder prueben y envíen a gran escala. Es conveniente para la prueba del tablero de la protección de los diversos esquemas del hardware y de algunos esquemas del software.
Modo del laboratorio: Fije el solo voltaje de la secuencia independientemente, seleccionar de carga o de descarga el modo por separado, y juzgue el tubo del MOS es cerrado o encendido.

Funcionamiento

Artículos de la prueba rutinaria: Prueba de resistencia interna, sobre carga sobre prueba de la descarga, sobre la recuperación de la carga, sobre prueba de recuperación de la descarga, sobre la prueba actual (carga sobre corriente y la descarga sobre corriente)
Artículos especiales de la prueba: Prueba de la protección del cortocircuito (refiere al nivel real del microsegundo de la prueba de la protección del cortocircuito); Sola prueba del consumo del uno mismo de la sección (refiere al consumo verdadero y exacto del uno mismo de cada sección); Igualación del voltaje actual y de igualación (puede comprender exactamente la igualación de voltaje de apertura actual y de igualación).
Tipos de tableros de la protección que apoyan la prueba: LiFePO4, LiCoO3, LiMn2O4, Li4Ti5O12, etc.

Parámetro técnico

Módulo de gran intensidad: El nivel actual es 120A y la exactitud actual is0.1A.
Módulo del voltaje: Gama 0.5-5V, salida programable 0.5-5V, exactitud 1mV de Woltage del voltaje.
Módulo del cortocircuito: Condensador estupendo, simular completamente el voltaje de la batería del paquete, tablero de la protección del cortocircuito inmediatamente, exactamente tiempo del cortocircuito de la captura y corriente. La exploración infrarroja (exploración del código de barras) explora el número de identificación de cada tablero de la protección (reservado y opcional).

Especificación de producto

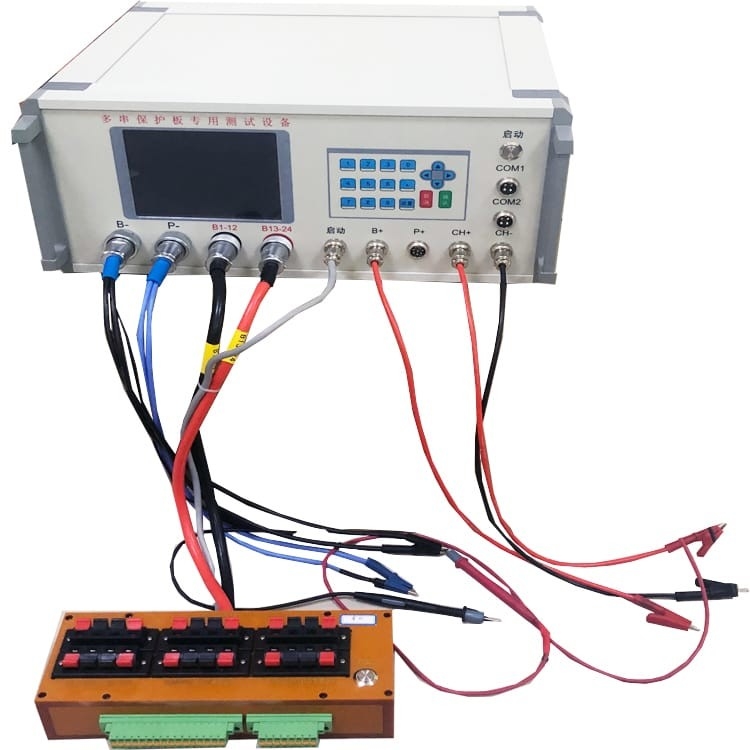

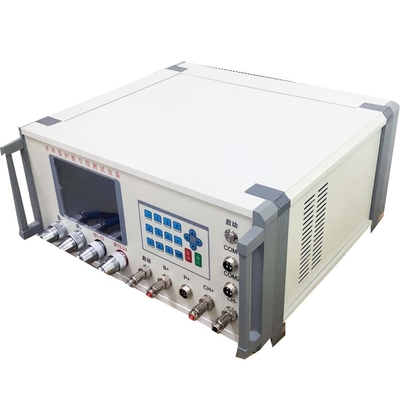

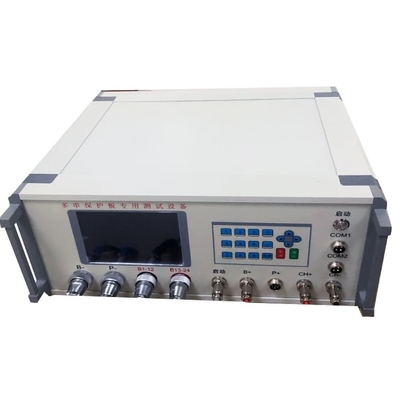

Detalles del probador de BMS
