CNC de la soldadura por puntos 50HZ de la soldadora de la batería 1000mm/S

Descripción de producto

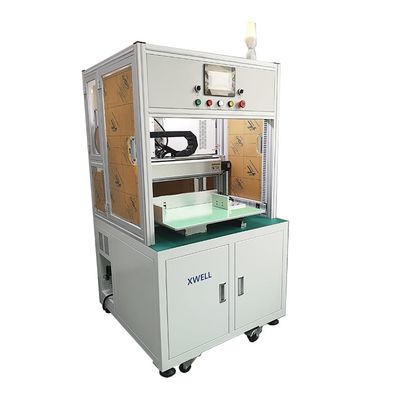

Máquina automática de la soldadura por puntos del CNC para la batería cilíndrica

Descripción de producto

1,1 poder: 4KW, CA 380V, 50HZ
1,2 presión de aire; 0.4-0.6Mpa
1,3 gama aplicada: Serie y combinación paralela de la base 18650/26650 de la batería del poder, combinación multi-paralela y de las multi-series, batería eléctrica de la herramienta, batería de coche del oscilación, batería del almacenamiento, 26650 baterías, 32650 baterías, batería eléctrica de la bicicleta, etc.
1,4 máximo alimente: ejemplo la base de 18650 baterías, movimiento máximo: base de Y-AXIS 20pcs del core* de X-AXIS 35pcs, si necesite un movimiento más grande, necesita ser modificado para requisitos particulares.
1,5 aguja de soldadura conveniente: El diámetro 4-4*6 importó la aguja de soldadura de la cabeza plana (soldadura) del punto del bombeo, diámetro 1.5*100m m (la soldadura por puntos)
1,6 anchura conveniente del níquel: Formación del níquel
1,7 puede estar el frente modificado para requisitos particulares del molde de la soldadura por puntos adentro y detrás hacia fuera tipo (conveniente para la cadena de producción automática el usar)
1,8 grueso conveniente del níquel: 0.1m m---0.3m m (el grueso de 0.21-0.3m m, níquel necesita ser ranurado)
1,9 eficacia de la producción: sobre 4000PCS-5000PCS por hora
1,10 soldadoras: El modelo 5000A/8000A, oen sistemas

• Soldadura por puntos de la velocidad rápida (2-10ms)
• Punto de soldadura de la baja temperatura
• Soldadura de la supervisión en tiempo real
• Con la señal de soldadura de la realización, ahorre el tiempo de soldadura
• Puede ser la soldadura fijada de la especificación de la soldadura por puntos (el positivo y la negativa se sueldan con autógena usando diversas corrientes)
• Se puede fijar la misma soldadura por puntos positiva de la batería, y la negativa no por puntos la soldadura
• La corriente es demasiado pequeña o anormal durante la soldadura por puntos, las alarmas de la máquina automáticamente y las paradas

1,11 efectos de soldadura: buena consistencia de soldadura, juntas de la soldadura y hermoso uniformes
1,12 tres clases de entrada de datos de la soldadura por puntos:

• Método de entrada de la matriz de punto
• Método de entrada del arsenal
• Método de la importación del disco de U, datos de la soldadura por puntos de la tienda al disco de U, importación directamente a la máquina, (los datos del disco de U el cad DXF es importado en la pantalla táctil por un en una pasada, entonces se puede exportar de la pantalla táctil en lotes al disco de U, y después importar en otras máquinas para usar)

1,13 nombres de soldadura del molde: Habilidad entrada china e inglesa
1,14 componente del control: pantalla táctil de 7 pulgadas, programador de alta velocidad del PLC de 6 ejes, 750W motor servo triaxial, 2 cabeza soldadora eléctrica de la impulsión del motor servo del eje 400W
1,15 aplicaciones que forman la tira del níquel para reducir la basura
El depuración 1,16 del equipo es simple, fácil aprender y fácil entender, cambiar el modelo rápidamente (los datos de 0-199 grupos pueden ser llamados)
1,17 poderes de la cabeza soldadora: Servo eléctrico
1,18 molde acabado del accesorio de la batería: 1 accesorio de madera eléctrico del aislamiento determinado (2 PC)
Garantía 1,19: una ayuda de la garantía limitada y del curso de la vida del año
1,20 el dispositivo viene con una alarma de la falta, claro la falta según el aviso
1,21 dimensión: L1630*W900*H1730MM
1,22 pesos: sobre 280KG

Características de producto

1. Máquinas que sueldan con autógena automáticamente la hoja del níquel al electrodo de la célula de batería.
2. utilizado para la producción automática de las fábricas de la batería en los bancos del poder, ordenadores portátiles y ebikes, etc.
3. Haga la soldadura 2000pcs por hora.
4. respuesta de la operación de la pantalla táctil, fácil y rápida.
5. trabajador 0-1 para actuar la máquina, rápidamente y con gran eficacia. Puede ser conectado con otras máquinas para proceder automáticamente.
6. refrigeración por aire, programación manual y entrada de dibujo del cad disponible.
7. oficina de ventas de ultramar en Nueva Deli, la India.
8. 12 meses de garantía y mantenimiento del curso de la vida.

Ventajas del producto

1. Alto stablity
2. generalty fuerte
3. control de producción
4. mantenimiento largo
5. eficiente y exacto
6. la anchura de pulso de soldadura es ajustable, la soldadora es firme y el salpicón es punto pequeño, de soldadura no se colorea.
7. pantalla táctil de 7 pulgadas, una operación más conveniente, una exhibición más clara
8. Tres modos de programación del fichero, de entrada manual, arsenal y respuesta de la importación del esquema del cad DXF, simple y rápida a la diversa edición de programas compleja
9. La cabeza soldadora tiene la función de la refrigeración por aire o de la refrigeración por agua, que puede reducir con eficacia la influencia de la temperatura de la aguja de la soldadura por puntos en la calidad de soldadura.
10. Puede almacenar 99 grupos de ficheros, que son fáciles de llamar y no necesitan el cableado complicado y el proceso de desvío.
11 función de la calibración del Uno-botón para la desviación entera de la junta de la soldadura, que se puede utilizar para calibrar la desviación del punto causada por el reemplazo de la aguja u otras razones.
12. La eficacia de la soldadura por puntos es una velocidad más alta, de soldadura por punto es menos que 0.35S (según diversa velocidad de la soldadora seleccionada), sola máquina de la soldadura por puntos del lado puede alcanzar 2800 corazones por hora.
13. Las piezas de la base se importan de Japón y de Taiwán. La vida de la exactitud, de la estabilidad y de servicio de la máquina es más de dos veces el de otras piezas hechas en China.
14. La función automática de soldadura de la alarma y de la parada, después de despejar la falta puede continuar la soldadura por puntos
15. La máquina con el corte de energía o el punto de desempate continúa la función, puede ajustar manualmente cualquier posición para que haya la soldadura por puntos
16. La soldadora puede ser opcional, según diversos requisitos de clientes, diversas soldadoras se puede seleccionar para cubrir con eficacia necesidades del cliente.

Especificación de producto



Configuración de equipo


Uso del producto

La batería fotovoltaica, del poder, batería de litio de NiMH y otras baterías están conectados con la tira de la aleación de níquel, tira compuesta del níquel de aluminio, tira del alambre y de la guía, las piezas del hogar y tira eléctrica de la guía, los accesorios del hardware, los productos de cobre y de plata, conexión periférica de acero inoxidable, soldadura del pie del bulbo, los componentes electrónicos, toda clase de soldadura conductora del metal del cielo y tierra, etc.

Operación del producto

1. Determinación de los parámetros de la soldadura en la pantalla táctil. (El mismo producto necesita solamente ser fijado una vez)
2. ponga el accesorio con la batería en la posición de fijación con abrazadera rápida.
3. la prensa la tecla de partida, la máquina termina automáticamente todas las acciones de soldadura.
4. El sonido del soldador para incitar el reemplazo del operador del nuevo accesorio (batería).

Solos detalles laterales de la máquina de la soldadura por puntos
